TS-K009260 ポゴピンモジュール – スプリング式ピン5個

問い合わせる PDFをダウンロード
前へ: TS-K009257 POGOPIN モジュール-02次へ: TS-K009259 ポゴピンモジュール - 04 真鍮ポスト

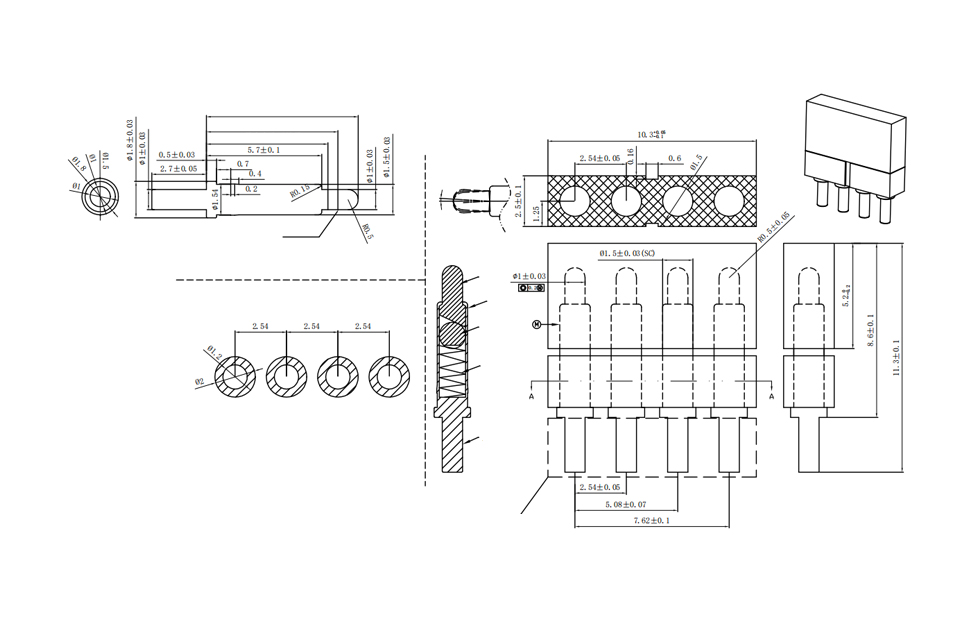

技術的なパラメータ 図面
針:  真鍮
スリーブ:  真鍮
スチールボール:  SUS304
ばね： SUS304
プラスチック:  PA9T（UL94V-0) ブラック
針:  20ミクロンのプラチナメッキ、10ミクロンの金メッキ、
10ミクロンのパラジウムメッキ、3ミクロンの金メッキ、
40–120ミクロンの銅錫亜鉛めっき、80–160ミクロンの銅
ボール: 2 ミクロンの金メッキ、50–100 ミクロンのニッケルメッキ
針管:10ミクロンプラチナメッキ、10ミクロン金メッキ、
10ミクロンのパラジウムメッキ、3ミクロンの金メッキ、
溶接部分には40–120ミクロンの銅錫亜鉛メッキ、80–160ミクロンの銅、3ミクロンの金メッキが施されています。
仕様:作業高さ1.5mm、バネ力150g ± 20
最大圧縮ストローク：   1.5mm
耐用回数：   10,000 サイクル以上
定格最大電圧および電流:  DC 24 V、5 A
接触抵抗:  50mΩ未満
環境パラメータ: 5.1 高温抵抗: 260 °C
5.2 保管および動作温度範囲: -40 °C から 85 °C
5.3 湿度範囲: 10% RH から 90% RH
5.4 塩水噴霧: 5% 工業用塩化ナトリウム溶液中で 192 時間経過しても腐食なし 5.5 はんだ付け領域のはんだ被覆率 >95%、温度 245°C ±5
防水要件:  ピンとプラスチックハウジング間の嵌合インターフェースはIPX5 を満たす必要があります
注記:  電流が1Aを超える場合は、時間遅延回路(3秒）を組み込む必要があります
重量:  0.55g
回路図
PCBレイアウト
