TS-Q002046 ラッチ付き1.25mmピッチ直角SMTピンヘッダーコネクタ

Name: TS-Q002046 ラッチ付き1.25mmピッチ直角SMTピンヘッダーコネクタ
Rating: 5 (99 reviews)

1.プラスチック表面は滑らかで、バリ、目に見える収縮、欠陥、亀裂などがない必要があります；;
2.温度範囲: -25°C から +85°C;
3.定格電流: 15 V AC/DC（同等）
4.接触抵抗: <200 mΩ;
5.絶縁抵抗: ≥100 MΩ;
6.耐電圧: AC 500 V で 1 分間。

問い合わせる PDFをダウンロード

前へ: TS-Q002065-184 1.25mmピッチ垂直SMTピンヘッダーコネクタ次へ: TS-Q002493-184 0.8mmピッチ直角SMTピンヘッダーコネクタ

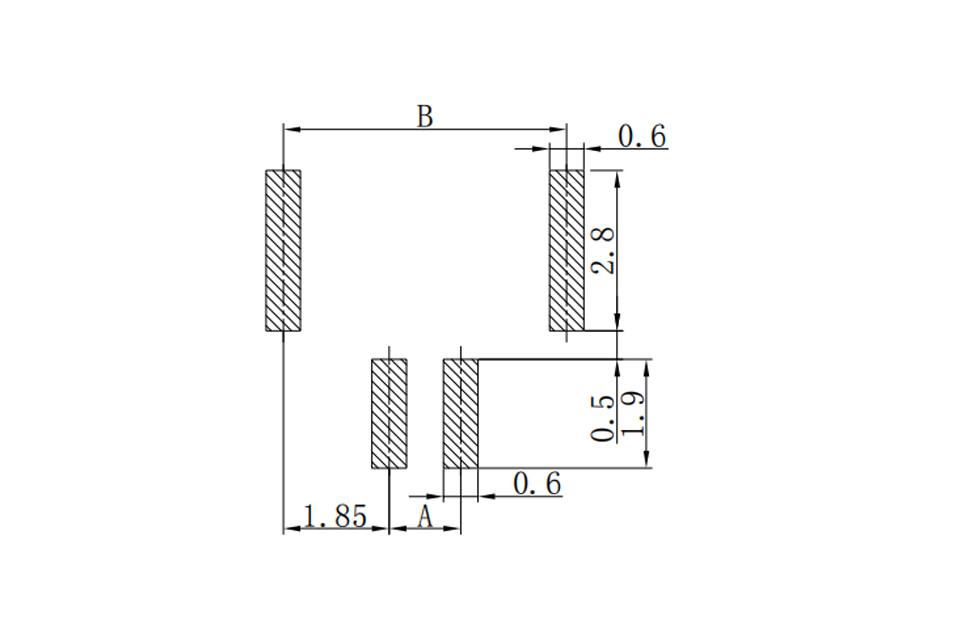

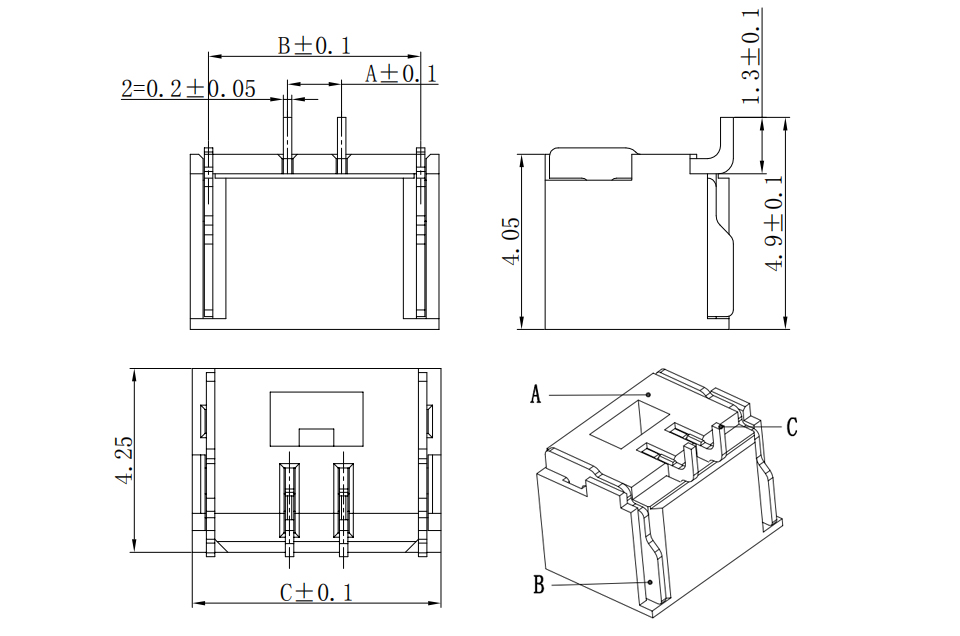

技術的なパラメータ仕様図面

1.25 水平面マウント	A	B	C
1.25WT-2P	1.25	4.90	5.75
1.25WT-3P	2.50	6.15	7.00
1.25WT-4P	3.75	7.40	8.25
1.25WT-5P	5.00	8.65	9.50
1.25WT-6P	6.25	9.90	10.75
1.25WT-7P	7.50	11.15	12.00
1.25WT-8P	8.75	12.40	13.25
1.25WT-9P	10.00	13.65	14.50
1.25WT-10P	11.25	14.90	15.75
