русскийTS-Q002013-184 1.5mmピッチ直角SMTピンヘッダー
1.製品表面はきれいで、錆、酸化、亀裂、コア欠陥、バリ、その他の機械的損傷がありません；
2.プラスチック材料: 高温抵抗ポリエステル； 色: 天然；
3.はんだタブ: 真鍮、ブリキメッキ；
4.コンタクトピン:真鍮、ブリキメッキ。
連絡先情報
- 中国浙江省楽清市丹西鎮丹西第二工業区景通路666号
- 1696258355@qq.com
- (+86) 15217722885
- 1540939529@qq.com
- (+86) 17857205859
- (+86) 755-83268071
ピンヘッダーコネクタ
問い合わせる
PDFをダウンロード
技術的なパラメータ

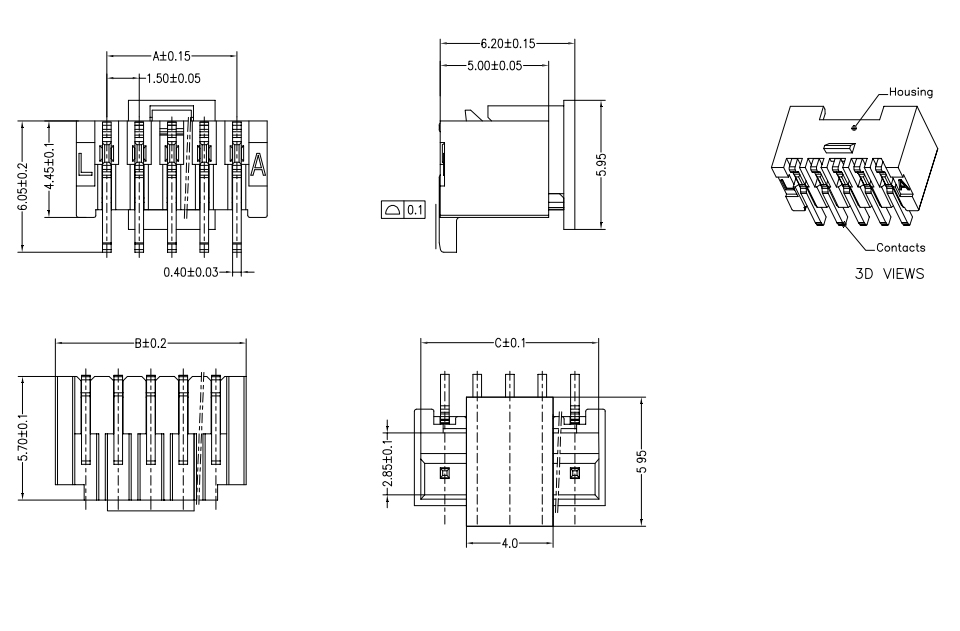

図面
| コア数 | A | B | C |
| 2 | 1.5 | 6 | 3.6 |
| 3 | 3 | 7.5 | 5.1 |
| 4 | 4.5 | 9 | 6.6 |
| 5 | 6 | 10.5 | 8.1 |
| 6 | 7.5 | 12 | 9.6 |
| 7 | 9 | 13.5 | 11.1 |
| 8 | 10.5 | 15 | 12.6 |
| 9 | 12 | 16.5 | 14.1 |
| 10 | 13.5 | 18 | 15.6 |
| 11 | 15 | 19.5 | 17.1 |
| 12 | 16.5 | 21 | 18.6 |
| 13 | 18 | 22.5 | 20.1 |
| 寸法 | 回路図 |

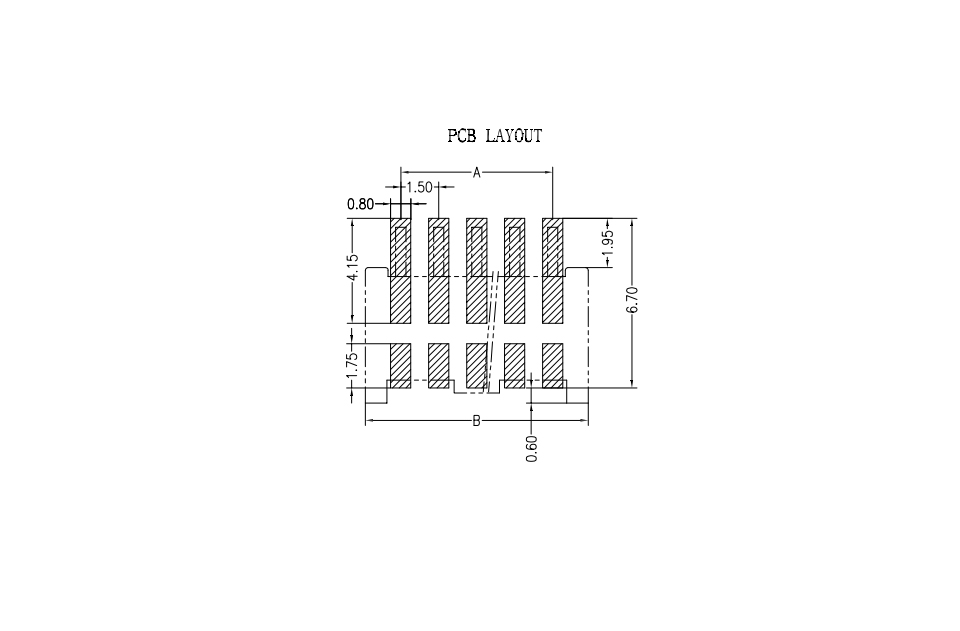

| PCBレイアウト | |
 |
 |
