TS-Q024140-0129 1.25mmピッチ 超薄型 直角SMTピンヘッダーコネクタ

問い合わせる PDFをダウンロード
前へ: TS-Q002013-184 1.5mmピッチ直角SMTピンヘッダー次へ: TS-Q002495-134 1.25mmピッチ直角ピンコネクタ
技術的なパラメータ 仕様 図面
CKT

DIMA

DIMB

 DIMC DIMD
2  1.25  3.87  7.60  0.00
3  2.50  5.12  8.85  0.00
4  3.75  6.37  10.10  2.50
5  5.00  7.62  11.35  3.75
6  6.25  8.87  12.60  5.00
7  7.50  10.12  13.85  6.25
8  8.75  11.37  15.10  7.50
9  10.00  12.62  16.35  8.75
10  11.25  13.87  17.60  10.00
11  12.50  15.12  18.85  11.25
12  13.75  16.37  20.10  12.50
13  15.00  17.62  21.35  13.75
14  16.25  18.87  22.60  15.00
15  17.50  20.12  23.85  16.25
16  18.75  21.37  25.10  17.50
17  20.00  22.62  26.35  18.75
18  21.25  23.87  27.60  20.00
19  22.50  25.12  28.85  21.25
20  23.75  26.37  30.10  22.50
1.プラスチック部品の表面は滑らかで、バリがなく、目に見える収縮、欠陥、亀裂、または同様の欠陥があってはなりません。
2.温度範囲:  -40°Cから85°Cまで。
3.定格電圧:  125V（AC/DC）。
4.接触抵抗:  <0.02 Ω。
5.絶縁抵抗:  >100MΩ。
6.定格電流: 適用可能なワイヤの種類:
ア。AWG #28: 2.5A（ピンあたり）
b。AWG #30: 1.0A（ピンあたり）
c。AWG #32: 0.8A（ピンあたり）

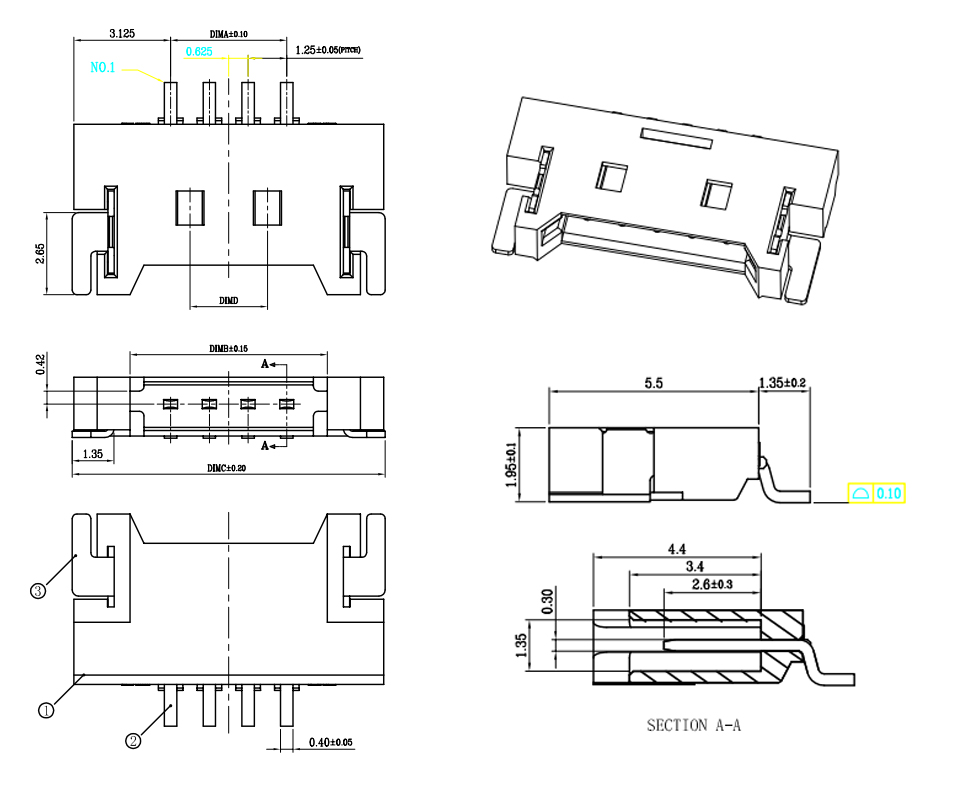

寸法 回路図

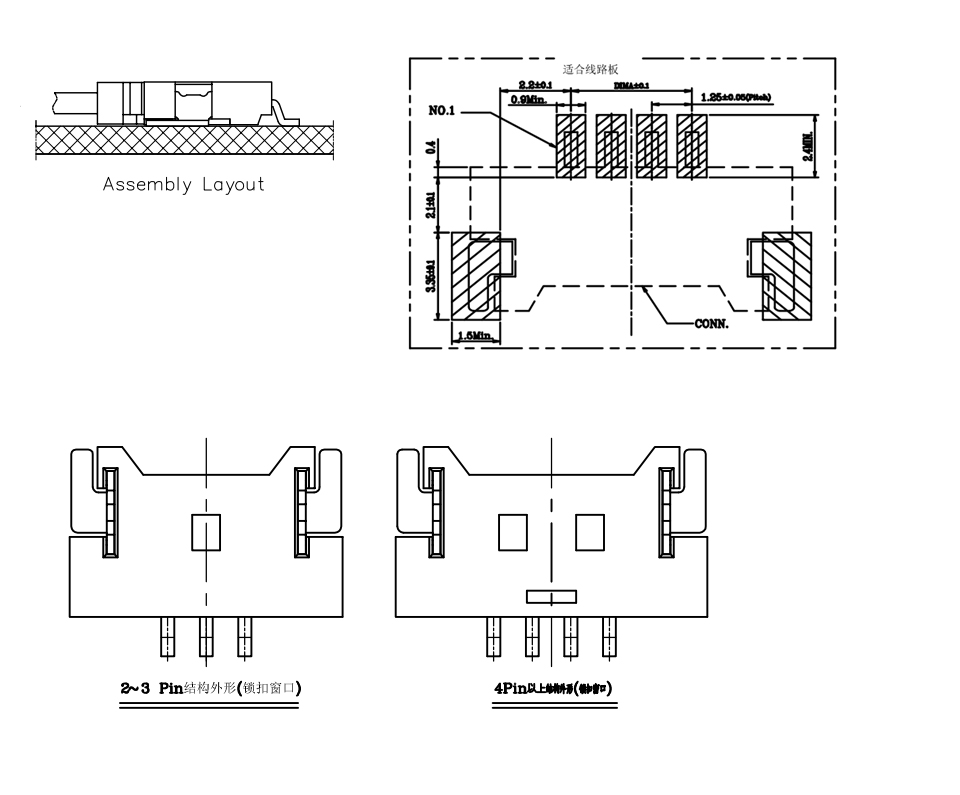

PCBレイアウト
