TS-Q002078-184 1.25mmピッチ直角SMTピンヘッダーコネクタ

1.製品表面は清潔で、錆、酸化、亀裂、コア欠陥、バリ、その他の機械的損傷がないものでなければなりません；
2.プラスチック材料: 高温抵抗ポリエステル； 色: 天然；
3.コンタクトピン材質:真鍮、錫メッキ；
4.はんだタブの材質:真鍮、錫メッキ；

問い合わせる PDFをダウンロード
前へ: TS-Q002144 1.25mmピッチ垂直SMTピンヘッダーコネクタ ラッチ付き次へ: TS-Q002065-184 1.25mmピッチ垂直SMTピンヘッダーコネクタ
技術的なパラメータ 仕様 図面
コア数 A B C D
2  1.25  7.25  3.05  7.08
3  2.50  8.50  4.30  8.33
4  3.75  9.75  5.55  9.58
5  5.00  11.00  6.80  10.83
6  6.25  12.25  8.05  12.08
7  7.50  13.50  9.30  13.33
8  8.75  14.75  10.55  14.58
9  10.00  16.00  11.80  15.83
10  11.25  17.25  13.05  17.08
11  12.50  18.50  14.30  18.33
12  13.75  19.75  15.55  19.58
13  15.00  21.00  16.80  20.83
14  16.25  22.25  18.05  22.08
15  17.50  23.50  19.30  23.33
16  18.75  24.75  20.55  24.58
ピッチ:  1.25mm
定格電流:  1A（AC/DC）
定格電圧:  125V（AC/DC）
温度範囲:  -25°Cから+85°C
適用ワイヤー:  AWG #26 – #32
適用可能なPCB厚さ:  0.8 mm – 1.6 mm

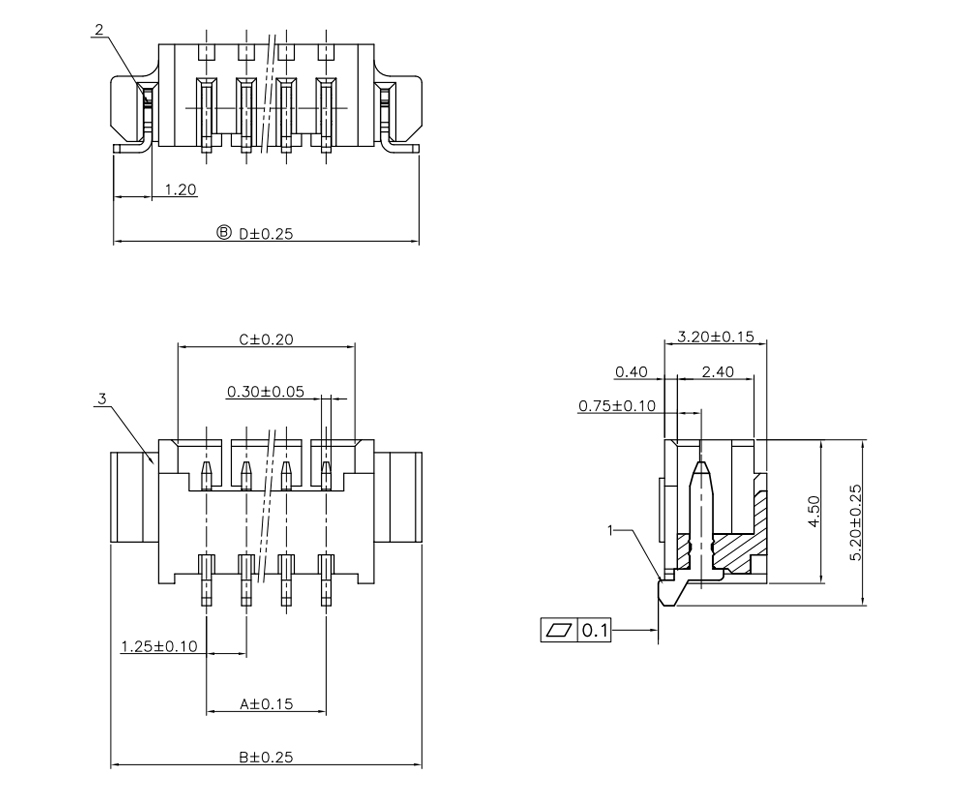

寸法 回路図

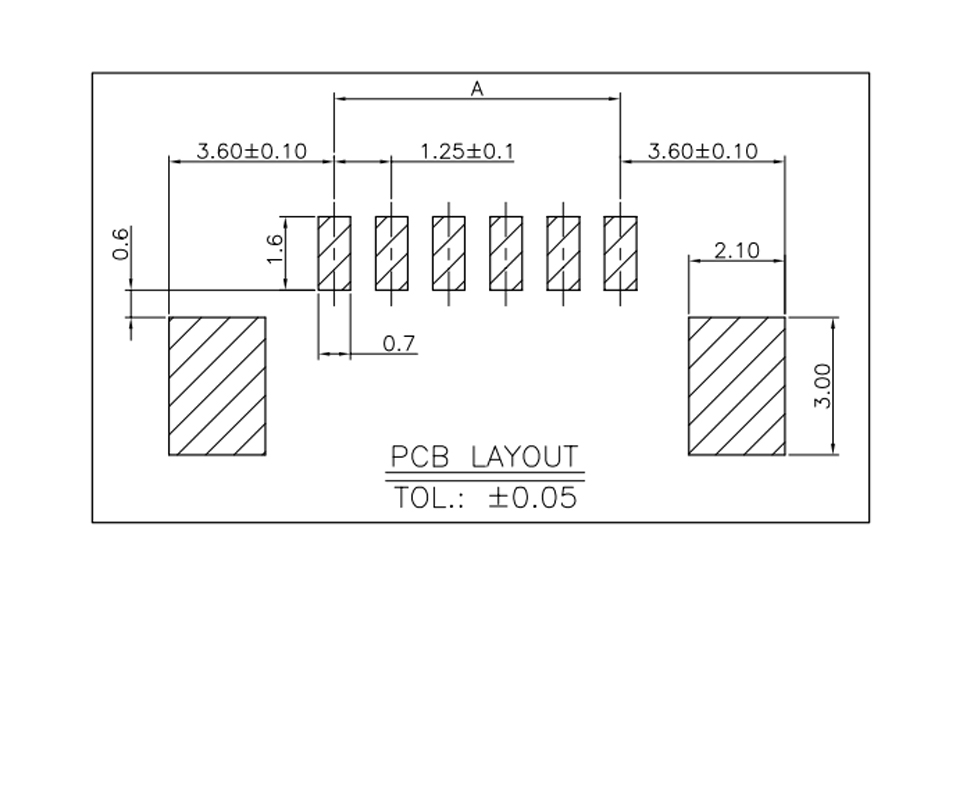

PCBレイアウト
