TS-Q002065-184 1.25mmピッチ垂直SMTピンヘッダーコネクタ

1.製品表面は清潔で、錆、酸化、亀裂、コア欠陥、バリ、その他の機械的損傷がないものでなければなりません；
2.プラスチック素材: H-TEMP PLASTIC、色: ナチュラル、
3.金属材料: 真鍮、錫メッキ；

問い合わせる PDFをダウンロード
前へ: TS-Q002078-184 1.25mmピッチ直角SMTピンヘッダーコネクタ次へ: TS-Q002046 ラッチ付き1.25mmピッチ直角SMTピンヘッダーコネクタ
技術的なパラメータ 仕様 図面
ピン A B  C
02  1.25  7.25  3.05
03  2.50  8.50  4.30
04  3.75  9.75  5.55
05  5.00  11.00  6.80
06  6.25  12.25  8.05
07  7.50  13.50  9.30
08  8.75  14.75  10.55
09  10.00  16.00  11.80
10  11.25  17.25  13.05
11  12.50  18.50  14.30
12  13.75  19.75  15.55
13  15.00  21.00  16.80
14  16.25  22.25  18.05
15  17.50  23.50  19.30
16  18.75  24.75  20.55
ピッチ:  1.25mm
定格電流:  1A（AC/DC）
定格電圧:  125V（AC/DC）
温度範囲:  -25°Cから+85°C
適用ワイヤー:  AWG #26 – #32
適用可能なPCB厚さ:  0.8 mm – 1.6 mm

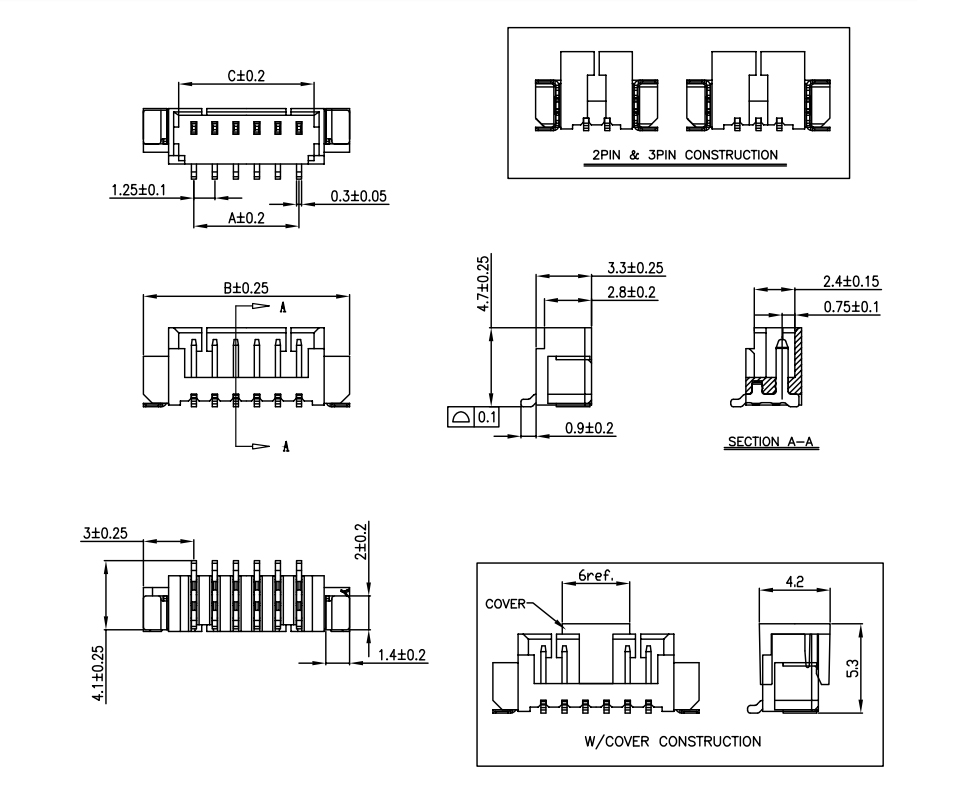

寸法 回路図

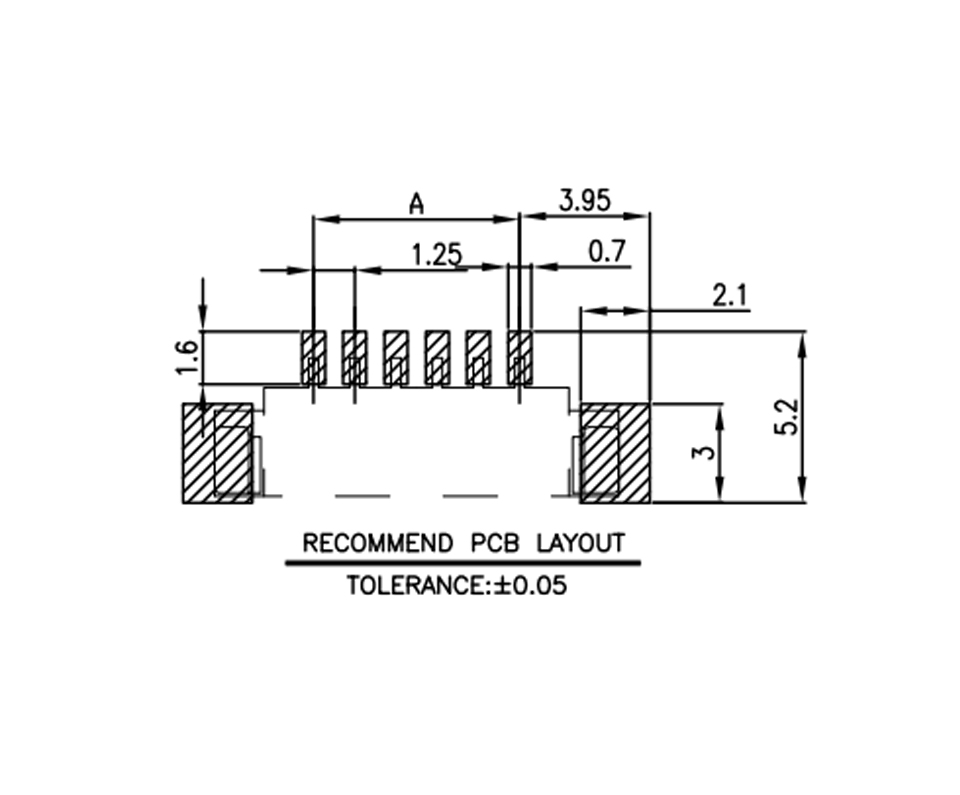

PCBレイアウト
