TS-Q002027 1.0mmピッチ直角SMTピンヘッダーコネクタ

Name: TS-Q002027 1.0mmピッチ直角SMTピンヘッダーコネクタ
Rating: 5 (99 reviews)

1.プラスチック表面は滑らかで、バリ、目に見える収縮、欠陥、亀裂などがないものでなければなりません。;;
2.温度範囲: -25°C から +85°C;
3.定格電流: 15 V AC/DC（同等）
4.接触抵抗: <200 mΩ; 5.絶縁抵抗: >100 MΩ;
6.耐電圧: 500 V AC/分。

問い合わせる PDFをダウンロード

前へ: TS-Q004001 1.0mmピッチ垂直SMTピンヘッダーコネクタ次へ: 次の商品はありません

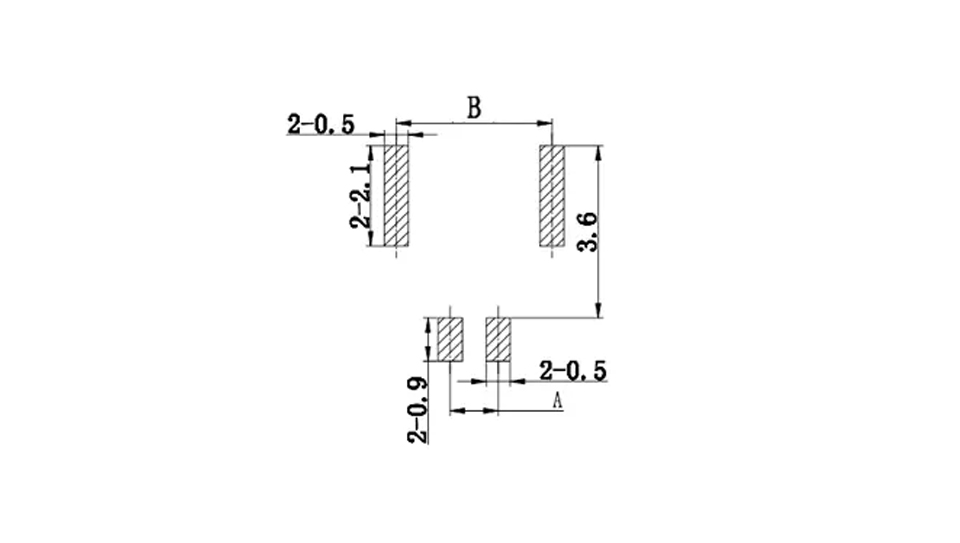

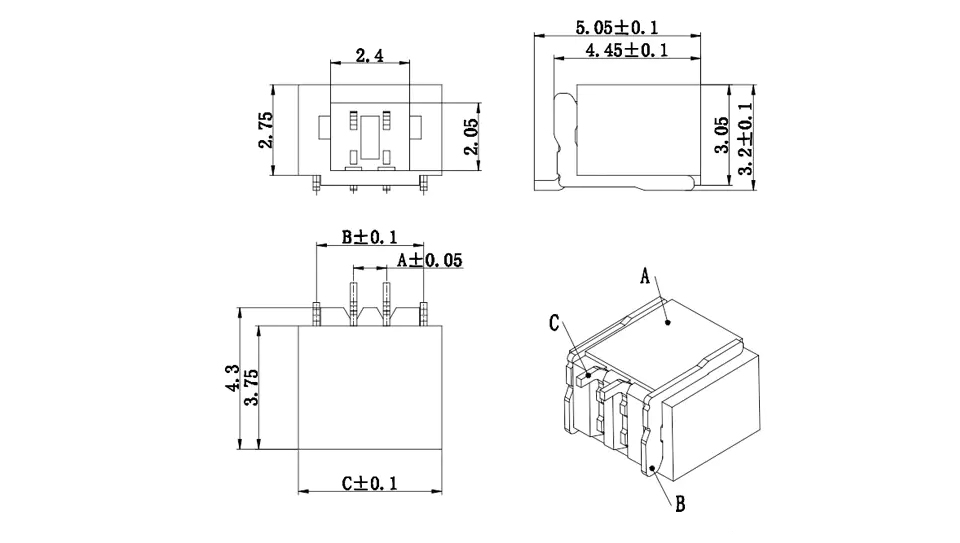

技術的なパラメータ図面

1.0	A	B	C
1.0 -2P	1	3.25	4.35
1.0 -3P	2	4.25	5.35
1.0 -4P	3	5.25	6.35
1.0 -5P	4	6.25	7.35
1.0 -6P	5	7.25	8.35
1.0 -7P	6	8.25	9.35
1.0 -8P	7	9.25	10.35
1.0 -9P	8	10.25	11.35
1.0 -10P	9	11.25	12.35
1.0 -11P	10	12.25	13.35
1.0 -12P	11	13.25	14.35
1.0 -13P	12	14.25	15.35
1.0 -14P	13	15.25	16.35
1.0 -15P	14	16.25	17.35
1.0 -16P	15	17.25	18.35
