TS-Q002493-184 0.8mmピッチ直角SMTピンヘッダーコネクタ

1.コネクタの表面はきれいで、錆、酸化物、亀裂、コアの欠落、バリ、その他の機械の損傷はありません。
2.ハウジング: Lcp、色: 自然。
3. 接点： リン青銅錫メッキ。
取り付け釘: リン青銅錫メッキ。

問い合わせる PDFをダウンロード
前へ: TS-Q002046 ラッチ付き1.25mmピッチ直角SMTピンヘッダーコネクタ次へ: TS-Q002492-184 0.8mmピッチ垂直SMTピンヘッダーコネクタ
技術的なパラメータ 仕様 図面
接点数

DIMA

DIMB

 DIMC DIMD
2  0.8  3.04  3.8  1.9
3  1.6  3.84  4.6  2.7
4  2.4  4.64  5.4  3.5
5  3.2  5.44  6.2  4.3
6  4.0  6.24  7.0  5.1
7  4.8  7.04  7.8  5.9
8  5.6  7.84  8.6  6.7
9  6.4  8.64  9.4  7.5
10  7.2  9.44  10.2  8.3
11  8.0  10.24  11.0  9.1
12  8.8  11.04  11.8  9.9
13  9.6  11.84  12.6  10.7
14  10.4  12.64  13.4  11.5
15  11.2  13.44  14.2  12.3
16  12.0  14.24  15.0  13.1
17  12.8  15.04  15.8  13.9
18  13.6  15.84  16.6  14.7
19  14.4  16.64  17.4  15.5
20  15.2  17.44  18.2  16.3
ピッチ:  0.8mm
定格電流:  0.7 A（AC/DC）
定格電圧:  30 V（AC/DC）
温度範囲:  -25°Cから+85°C
適用可能なワイヤーゲージ:  AWG #36
適用可能なPCB厚さ:  0.8mm

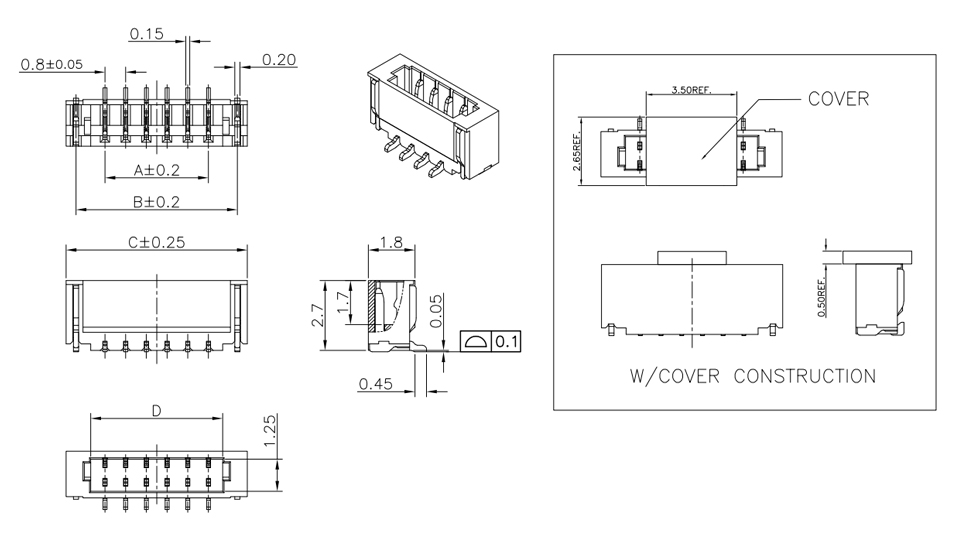

寸法 回路図

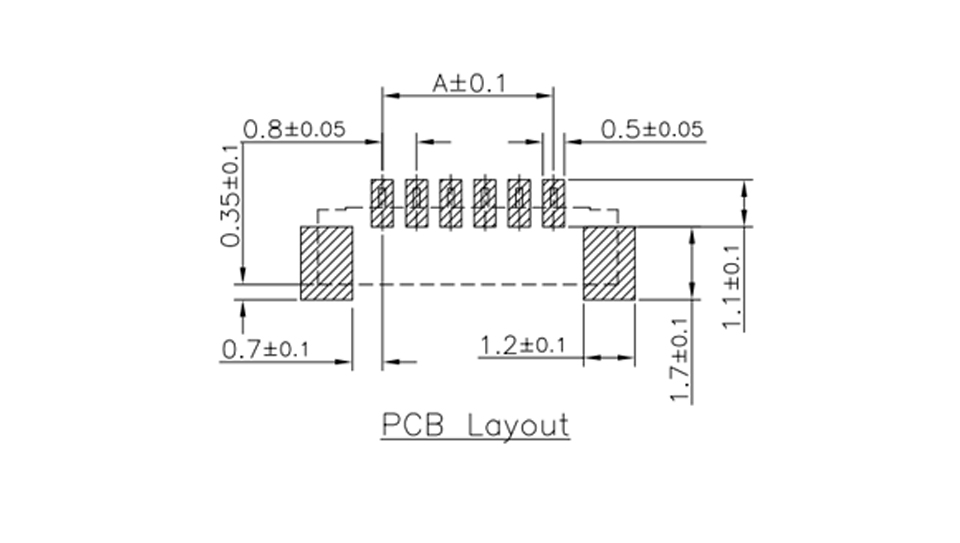

PCBレイアウト
