TS-Q002494-134 1.25mmピッチストレートピンコネクタ

Name: TS-Q002494-134 1.25mmピッチストレートピンコネクタ
Rating: 5 (99 reviews)

問い合わせる PDFをダウンロード

前へ: TS-Q002495-134 1.25mmピッチ直角ピンコネクタ次へ: TS-Q002144 1.25mmピッチ垂直SMTピンヘッダーコネクタラッチ付き

技術的なパラメータ仕様図面

ポーランド人	タイプ	寸法 mm
ポーランド人	タイプ	A	B
2	1.25-2A	1.25	4.35
その3	1.25-3A	2.50	5.60
4	125-4A	3.75	6.85
その5	1.25-5A	5.00	8.10
その6	1.25-6A	6.25	9.35
その7	1.25-7A	7.50	10.60
その8	125-8A	8.75	11.85
9	1.25-9A	10.00	13.10
10	125-10A	11.25	14.35
11	1.25-11A	12.50	15.60
12	1.25-12A	13.75	16.85
13	1.25-13A	15.00	18.10
14	1.25-14A	16.25	19.35
15	125-15A	17.50	20.60
16	1.25-16A	18.75	21.85
材料: PA66

極数：	2–16
適用可能なワイヤーゲージ:	AWG #32 – #28
適用PCボードの厚さ:	0.8mm
温度範囲:	-25°Cから+85°C
電圧定格:	125V AC/DC
定格電流：	1A
接触抵抗:	≤ 0.03Ω
絶縁抵抗:	≥ 1000MΩ
耐電圧:	250V AC / 1分
材料:	ウェーハ — ベージュ（熱可塑性）、UL94V-0

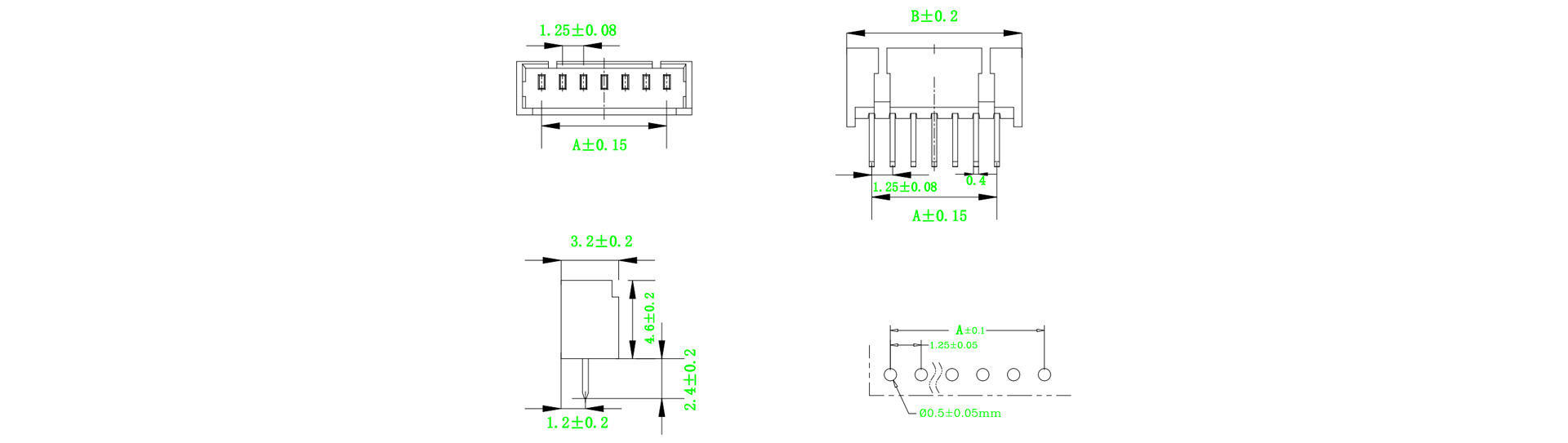

寸法
