TS-Q004001 1.0mmピッチ垂直SMTピンヘッダーコネクタ

Name: TS-Q004001 1.0mmピッチ垂直SMTピンヘッダーコネクタ
Rating: 5 (99 reviews)

1.コネクタの表面はきれいで、錆、酸化物、亀裂はありません。コア、バリ、その他の機械の損傷が欠落しています。
2.ハウジング: Lcp、色: 自然。
3. 接点：リン青銅錫メッキ。フィッティングネイル:真鍮錫メッキリン青銅

問い合わせる PDFをダウンロード

前へ: TS-Q002492-184 0.8mmピッチ垂直SMTピンヘッダーコネクタ次へ: TS-Q002027 1.0mmピッチ直角SMTピンヘッダーコネクタ

技術的なパラメータ仕様図面

レヴ	ECN番号。	説明	付
A	EC-21082002	リリース	2021.08.20
B	EC-21082002	カバーを追加	2022.07.21
C	EC-24073001	ターミナルを変更	2024.07.30

ピッチ:	1.0mm
定格電流:	1A（AC/DC）
定格電圧:	50V（AC/DC）
温度範囲:	-25°Cから+85°C
適用ワイヤー:	AWG #28 – #32
適用可能なPCB厚さ:	0.6mm – 1.2mm

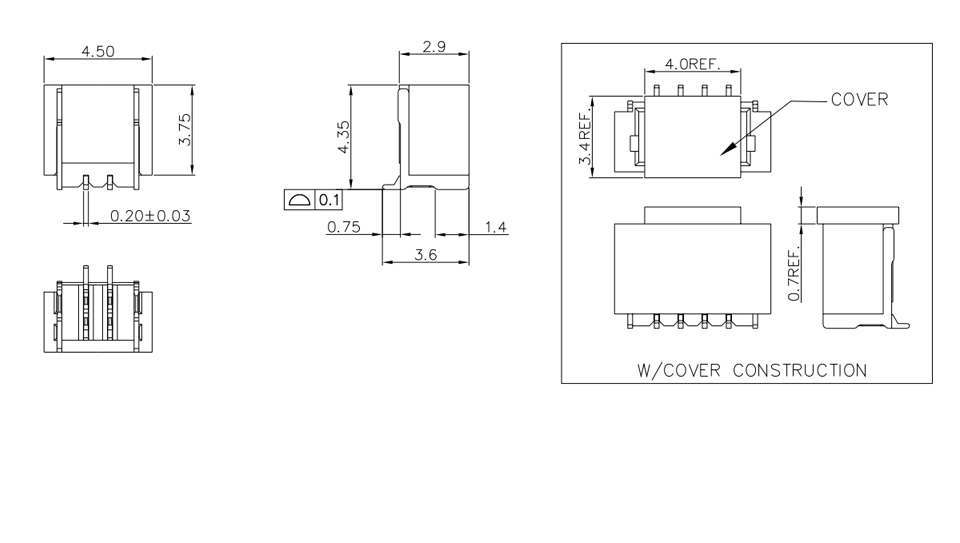

寸法	回路図

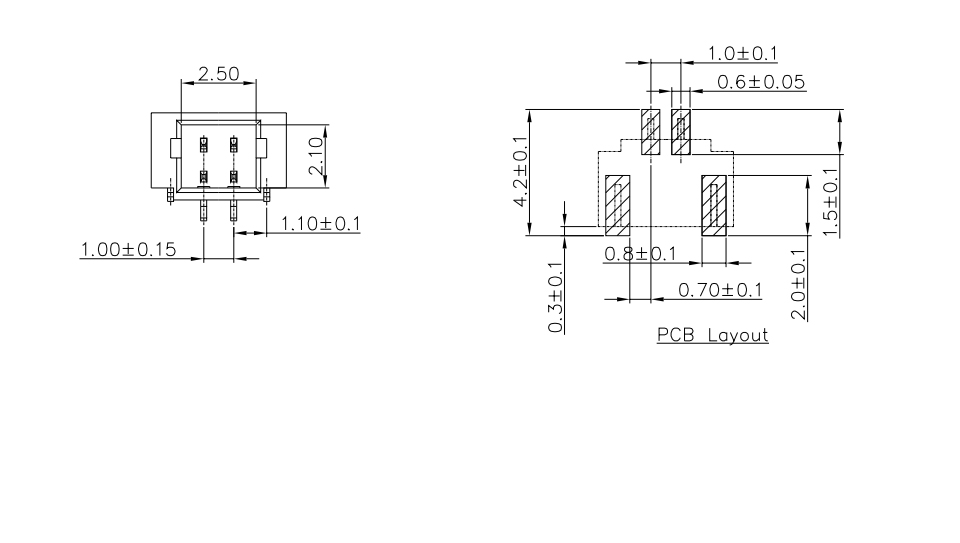

寸法	PCBレイアウト
