ホーム · 製品 · ピンヘッダーコネクタ · TS-Q002495-134 1.25mmピッチ直角ピンコネクタ
  • TS-Q002495-134 1.25mmピッチ直角ピンコネクタ
  • TS-Q002495-134 1.25mmピッチ直角ピンコネクタ
ピンヘッダーコネクタ

TS-Q002495-134 1.25mmピッチ直角ピンコネクタ

問い合わせる PDFをダウンロード
前へ: TS-Q024140-0129 1.25mmピッチ 超薄型 直角SMTピンヘッダーコネクタ次へ: TS-Q002494-134 1.25mmピッチストレートピンコネクタ
技術的なパラメータ 仕様 図面
ポーランド人 タイプ 寸法 mm
A B
2  1.25-2AW 1.25  4.35
3  1.25-3AW 2.50  5.60
4  1.25-4AW 3.75  6.85
5  1.25-5AW 5.00  8.10
6  1.25-6AW 6.25  9.35
7  1.25-7AW 7.50  10.60
8  1.25-8AW 8.75  11.85
9  1.25-9AW 10.00  13.10
10  1.25-10AW 11.25  14.35
11  1.25-11AW 12.50  15.60
12  1.25-12AW 13.75  16.85
13  1.25-13AW 15.00  18.10
14  1.25-14AW 16.25  19.35
15  1.25-15AW 17.50  20.60
16  1.25-16AW 18.75  21.85
極数:  2–16
適用ワイヤーゲージ:  AWG 32–28
適用可能なPCBの厚さ:  0.8mm
温度範囲:  -25°Cから85°C
電圧定格:  125 V AC/DC
定格電流： 1A
接触抵抗:  <0.03 Ω
絶縁抵抗:  >1000MΩ
耐電圧:  250 V ACで1分間

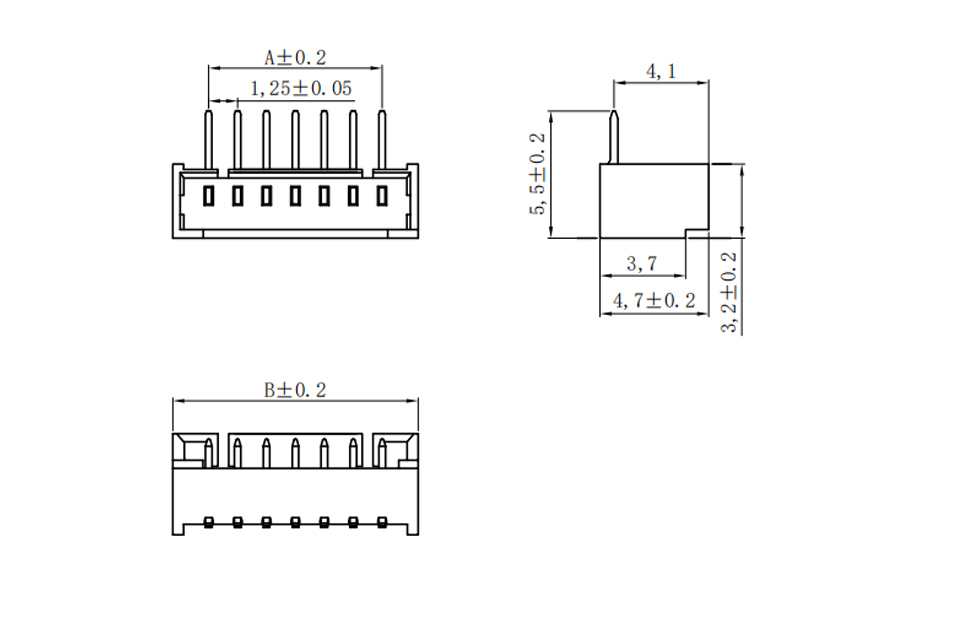

寸法 回路図

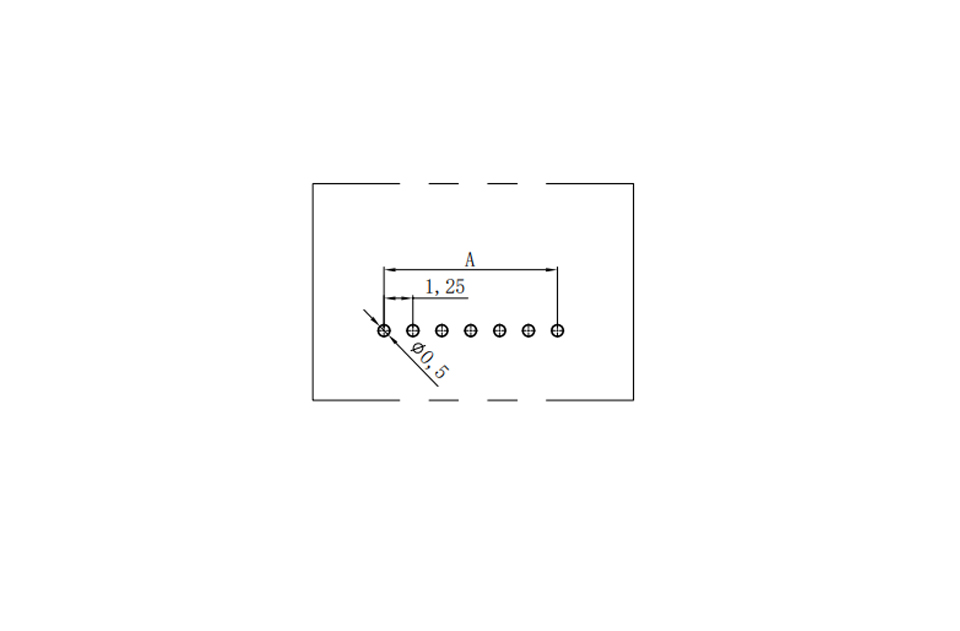

PCBレイアウト
