ホーム · 製品 · ピンヘッダーコネクタ · TS-K009026-184 1.5mmピッチ垂直SMTピンヘッダー
  • TS-K009026-184 1.5mmピッチ垂直SMTピンヘッダー
  • TS-K009026-184 1.5mmピッチ垂直SMTピンヘッダー
ピンヘッダーコネクタ

TS-K009026-184 1.5mmピッチ垂直SMTピンヘッダー

 1.製品表面はきれいで、錆、酸化、亀裂、コア欠陥、バリ、その他の機械的損傷がありません；
 2.プラスチック材料: 高温抵抗ポリエステル； 色: 天然；
 3.はんだタブ: 真鍮、ブリキメッキ；
 4.コンタクトピン:真鍮、ブリキメッキ。

問い合わせる PDFをダウンロード
前へ: CO-A002013 ロッキングラッチ付き1.5mmピッチ水平SMTヘッダーコネクタ次へ: TS-Q002013-184 1.5mmピッチ直角SMTピンヘッダー
技術的なパラメータ 仕様 図面
コア数 A B C
2 1.5 6 3.6
3 3 7.5 5.1
4 4.5 9 6.6
5 6 10.5 8.1
6 7.5 12 9.6
7 9 13.5 11.1
8 10.5 15 12.6
9 12 16.5 14.1
10 13.5 18 15.6
11 15 19.5 17.1
12 16.5 21 18.6
13 18 22.5 20.1
ピッチ:  1.5mm
定格電流:  1A（AC/DC）
定格電圧:  50V（AC/DC）
温度範囲:  -25°Cから+85°C
適用ワイヤー:  AWG #26 – #32
適用可能なPCB厚さ:  0.6mm – 1.2mm

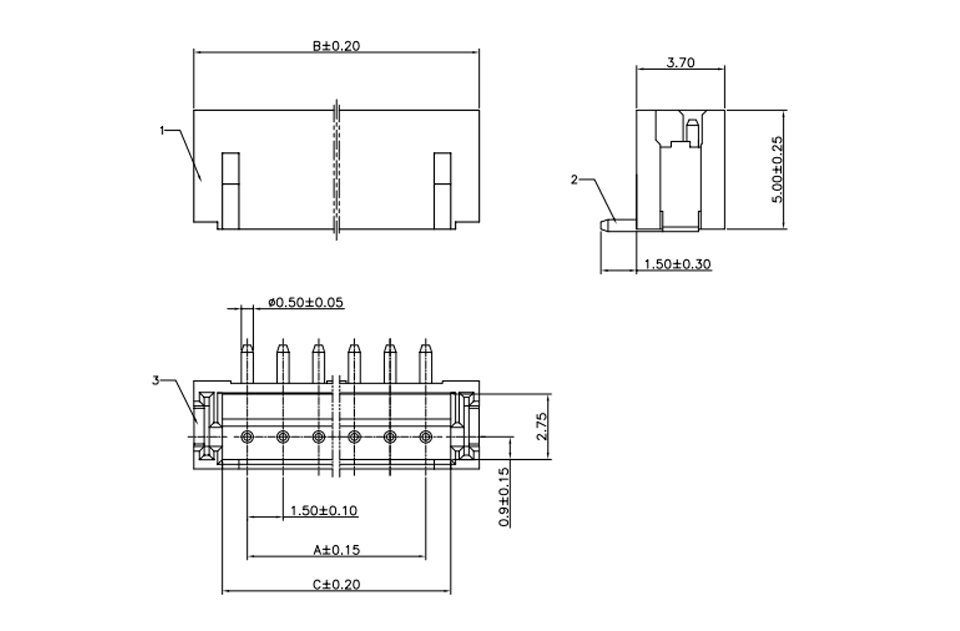

寸法 回路図

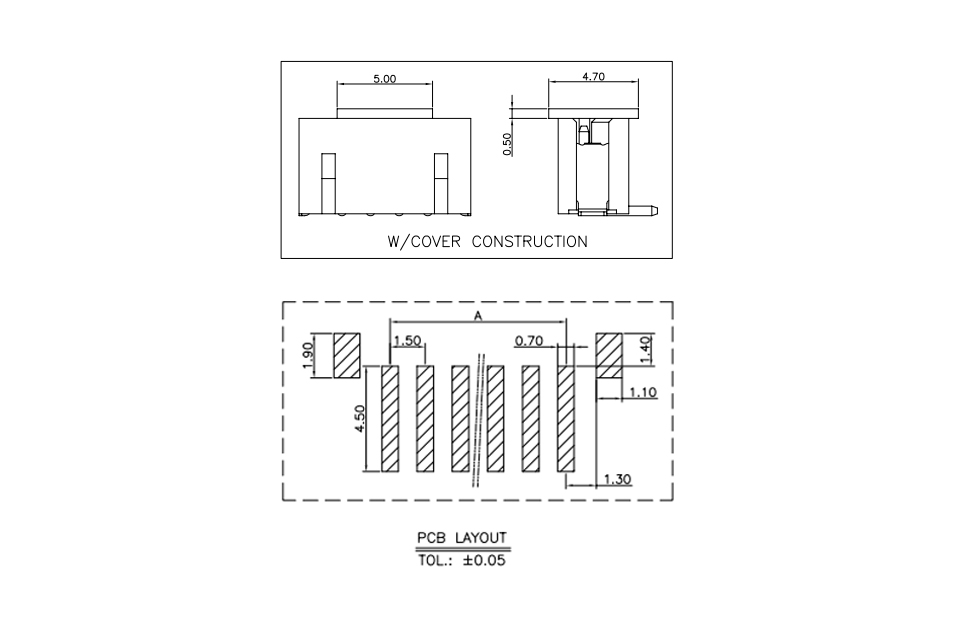

PCBレイアウト
