CO-A002013 ロッキングラッチ付き1.5mmピッチ水平SMTヘッダーコネクタ

Name: CO-A002013 ロッキングラッチ付き1.5mmピッチ水平SMTヘッダーコネクタ
Rating: 5 (99 reviews)

1.完成品をスプールに置き、スプールごとに 1,000 個ずつ置きます。各スプールに適合証明書を貼り、製品が入ったスプールを外箱に入れます。外箱には事前に大きなPEバッグを敷き、外箱に適合証明書を貼付してください。
2.すべての材料は、有害物質の管理に関する RoHS 基準に準拠する必要があります。

問い合わせる PDFをダウンロード

前へ: CO-A002013 ロッキングラッチ付き1.5mmピッチ垂直SMTヘッダーコネクタ次へ: TS-K009026-184 1.5mmピッチ垂直SMTピンヘッダー

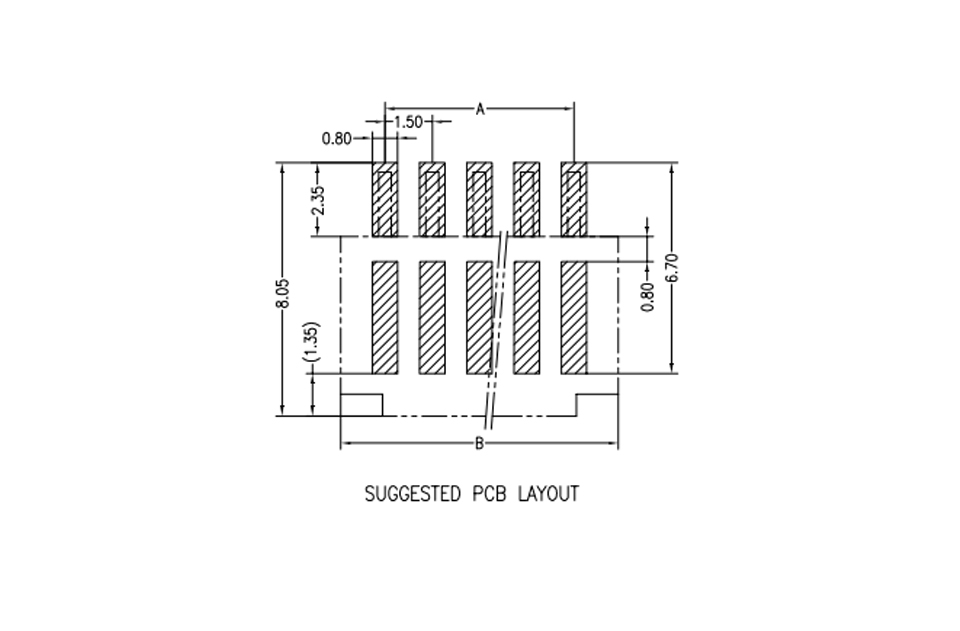

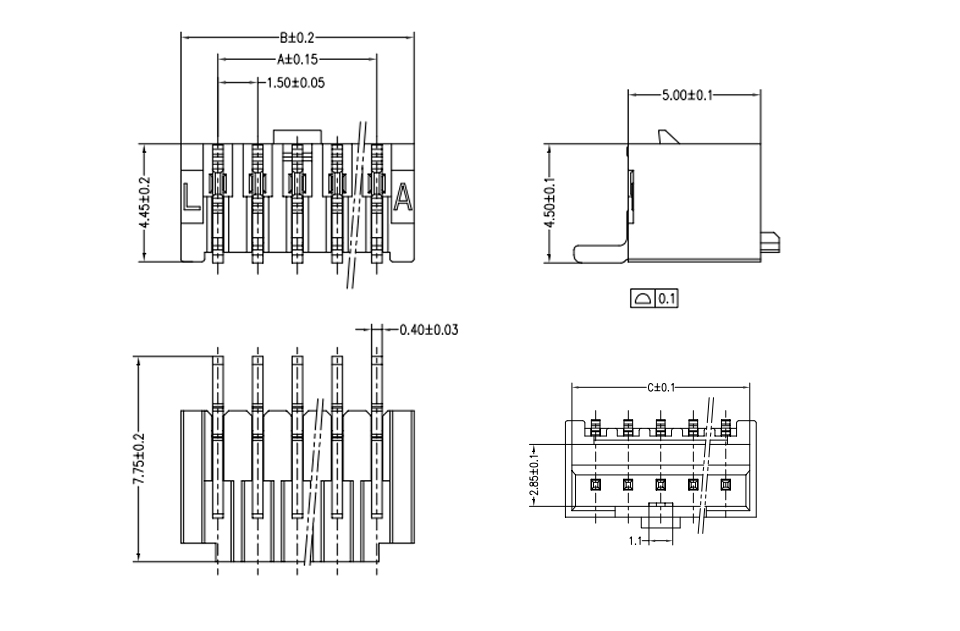

技術的なパラメータ仕様図面

ピン。	DIMA	DIMB	DIMC
2 ピン	1.5	4.3	3.7
3ピン	3	5.8	5.2
4 ピン	4.5	7.3	6.7
5ピン	6	8.8	8.2
6ピン	7.5	10.3	9.7
7ピン	9	11.8	11.20
8ピン	10.5	13.3	12.7
9ピン	12	14.8	14.2
10ピン	13.5	16.3	15.7
11ピン	15	17.8	17.2
12ピン	16.5	19.3	18.7
13ピン	18	20.8	20.2
14ピン	19.5	22.3	21.7
15ピン	21	23.8	23.2

ポーランド人:	02から15まで
接触抵抗:	<20mΩ
絶縁抵抗:	>1000ΜΩ
定格電圧:	350V AC DC
定格電流:	3.0A AC DC
耐電圧:	500V AC/分
温度範囲:	-25℃~ +85°℃
ハウジング：	LCP UL94V-0、ナチュラル（ベージュ）
コンタクト：	リン青銅/MATTE Sn
