ピンヘッダーコネクタ

CO-A002013 ロッキングラッチ付き1.5mmピッチ垂直SMTヘッダーコネクタ

Name: CO-A002013 ロッキングラッチ付き1.5mmピッチ垂直SMTヘッダーコネクタ
Rating: 5 (99 reviews)

問い合わせる PDFをダウンロード

前へ: CO-A001035-134 1.5mmピッチ直角ピンコネクタ次へ: CO-A002013 ロッキングラッチ付き1.5mmピッチ水平SMTヘッダーコネクタ

技術的なパラメータ仕様図面

ピン。	暗い	DIM B	DIM C
2ピン	1.50	4.30	3.70
3ピン	3.00	5.80	5.20
4ピン	4.50	7.30	6.70
5ピン	6.00	8.80	8.20
6ピン	7.50	10.30	9.70
7ピン	9.00	11.80	11.20
8ピン	10.50	13.30	12.70
9ピン	12.00	14.80	14.20
10ピン	13.50	16.30	15.70
11ピン	15.00	17.80	17.20
12ピン	16.50	19.30	18.70
13ピン	18.00	20.80	20.20
14ピン	19.50	22.30	21.70
15ピン	21.00	23.80	23.20

定格電流:	3.0 A
接触抵抗:	50mΩ
絶縁抵抗:	100MΩ
耐電圧:	500 V、50 Hz、1 分

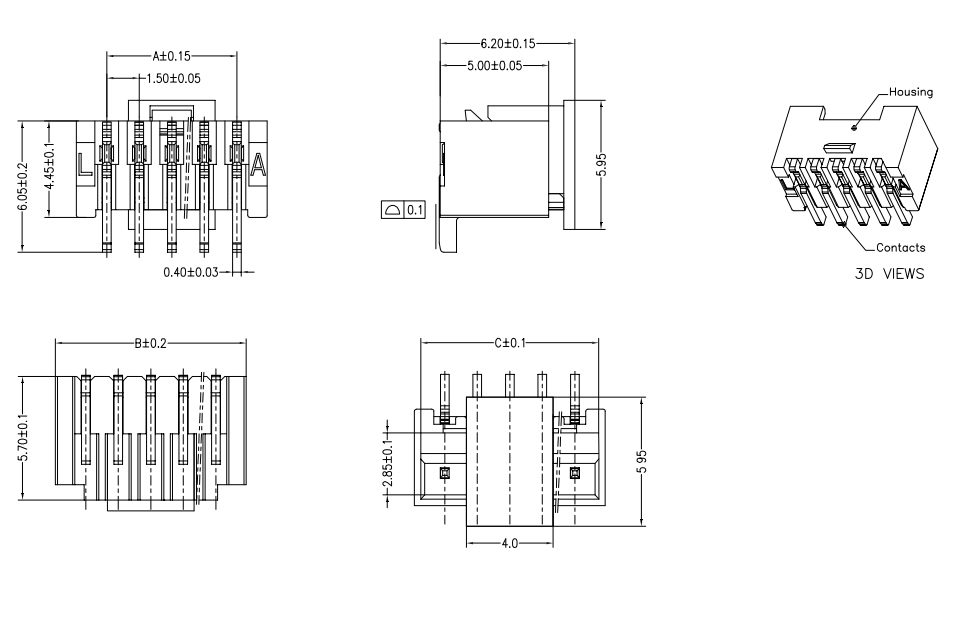

寸法	回路図

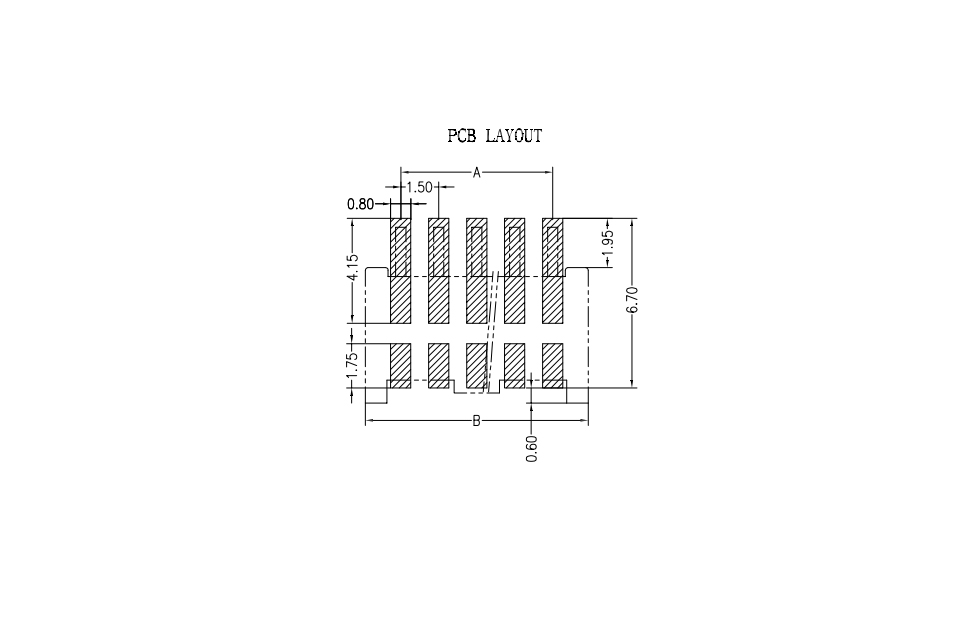

寸法	PCBレイアウト
