電子コネクタスプリングピン

TS-K009257 POGOPIN モジュール-02

Name: TS-K009257 POGOPIN モジュール-02
Rating: 5 (99 reviews)

問い合わせる PDFをダウンロード

前へ: 前の商品はありません次へ: TS-K009260 ポゴピンモジュール – スプリング式ピン5個

技術的なパラメータ図面

1. 材質仕様
プランジャー:	真鍮
チューブ:	真鍮
絶縁体:	PA9T
2. メッキ・仕上げ仕様
プランジャー:	ニッケル 50-100uin の上に金 3uin
チューブ:	ニッケル 50-100uin の上に金 3uin
3. 外観および構造仕様
バリ、バリ、亀裂、潰れ跡、へこみ跡がないこと。メッキ傷なし偏心はありません。対称性±0.05mm以内
4. バネ力仕様
作業高さ:	3.0mm
ばね力:	70g ±20% (56g ～ 84g) 作業高さ時
耐久性:	10,000サイクル以上
5. 電気的仕様
定格電圧/電流:	36V 0.4A以下
接触抵抗:	< 80mΩ

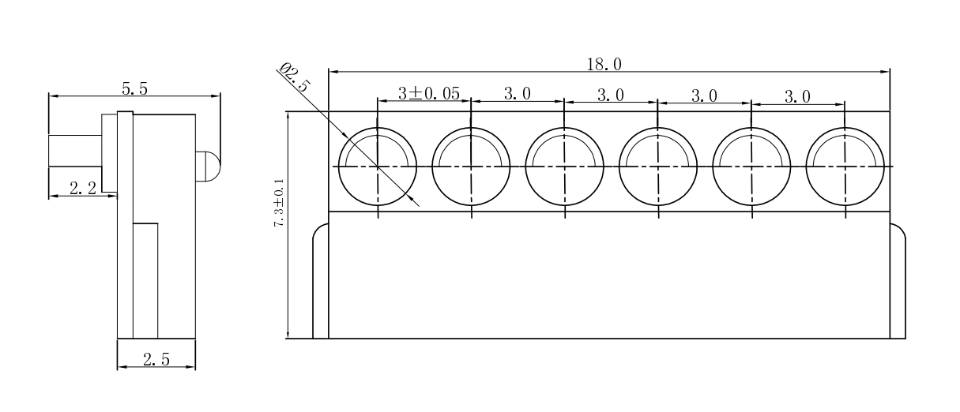

寸法
