TS-K009259 ポゴピンモジュール - 04 真鍮ポスト

問い合わせる PDFをダウンロード
前へ: TS-K009260 ポゴピンモジュール – スプリング式ピン5個次へ: TS-K009256 ポゴピン-01

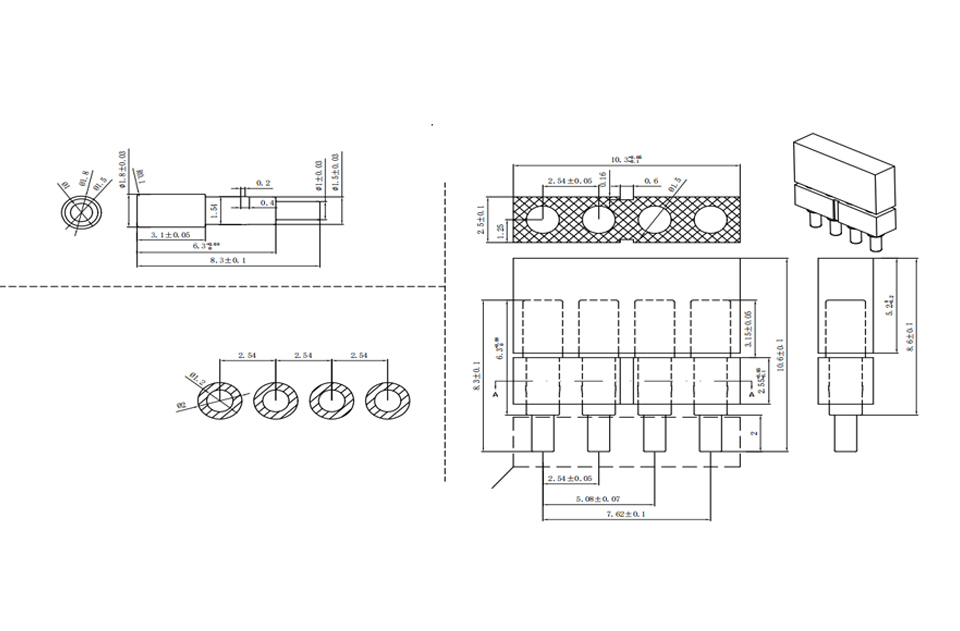

技術的なパラメータ 図面
銅ピン:  真鍮； プラスチック: PA9T（UL94V-0)、黒
表面処理パラメータ:  銅ポストは、10 ミクロンの金層の上に 20 ミクロンの白金層、続いて 10 ミクロンのパラジウム層、および 3 ミクロンの金層でメッキされます。めっきの厚さは、銅-錫-亜鉛合金の場合は40〜120ミクロン、銅の場合は80〜160ミクロンの範囲です。はんだ付け領域は3マイクロインチの金でめっきされています。
耐用回数：   10,000 サイクル以上
定格最大電圧および電流:  DC 24 V、5 A
接触抵抗:  50mΩ未満
環境パラメータ: 5.1 高温抵抗: 260 °C
5.2 保管および動作温度範囲: -40 °C から 85 °C
5.3 湿度範囲: 10% RH から 90% RH
5.4 塩水噴霧: 5% 工業用塩化ナトリウム溶液中で 192 時間経っても腐食はありません
5.5 はんだ付け領域のはんだ被覆率 >95%、温度 245°C ±5
防水要件:  ピンとプラスチックハウジング間の嵌合インターフェースはIPX5 を満たす必要があります
注記:  電流が1Aを超える場合は、時間遅延回路(3秒）を組み込む必要があります
重量:  0.7g
回路図
PCBレイアウト
