ホーム · 製品 · ピンヘッダーコネクタ · TS-Q002147-184 ラッチ付き2.0mmピッチ垂直SMTピンヘッダー
  • TS-Q002147-184 ラッチ付き2.0mmピッチ垂直SMTピンヘッダー
  • TS-Q002147-184 ラッチ付き2.0mmピッチ垂直SMTピンヘッダー
ピンヘッダーコネクタ

TS-Q002147-184 ラッチ付き2.0mmピッチ垂直SMTピンヘッダー

1.製品表面は清潔で、錆、酸化、ひび割れ、コア欠陥、バリ、その他の機械的損傷がない必要があります
2.プラスチック材料: 高温抵抗樹脂； 色: 天然；
3.ピン材質:真鍮、錫メッキ；
4.はんだタブの材質:真鍮、ブリキメッキ。

問い合わせる PDFをダウンロード
前へ: TS-Q002154-184 ラッチ付き2.0mmピッチ直角SMTピンヘッダー次へ: TS-Q002133A-184 2.0mmピッチ直角SMTピンヘッダー
技術的なパラメータ 仕様 図面
穴 ディマ 薄暗い DIMC
2 2 8 4.8
3 4 10 6.8
4 6 12 8.8
5 8 14 10.8
6 10 16 12.8
7 12 18 14.8
8 14 20 16.8
9 16 22 18.8
10 18 24 20.8
11 20 26 22.8
12 22 28 24.8
13 24 30 26.8
14 26 32 28.8
15 28 34 30.8
16 30 36 32.8
ピッチ:  2.0mm
定格電流:  2A（AC/DC）
定格電圧:  250V（AC/DC）
温度範囲:  -25°Cから+85°C
適用ワイヤー:  AWG #24 – #30
適用可能なPCB厚さ:  0.8mm – 1.6mm

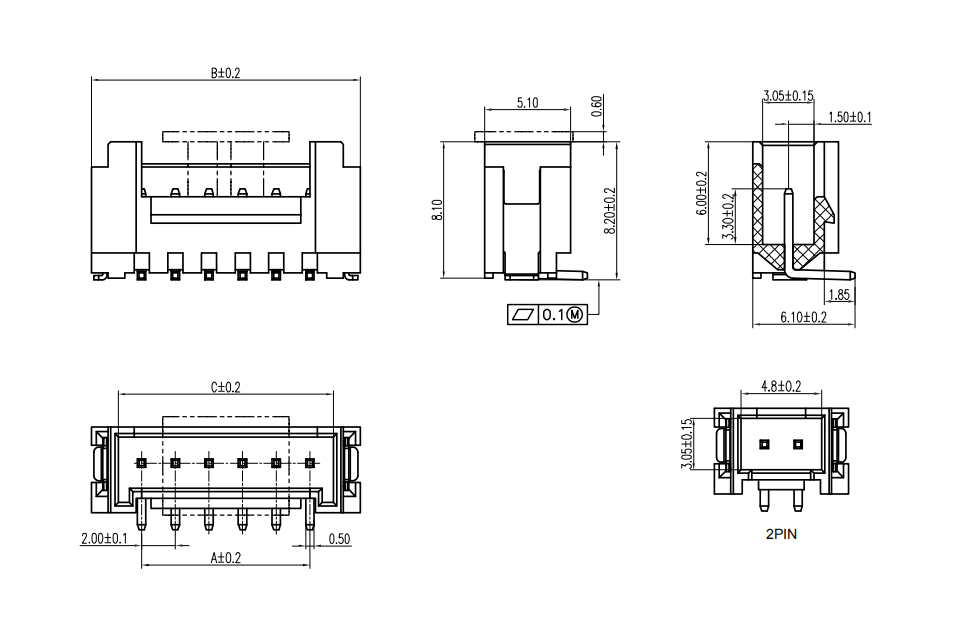

寸法 回路図

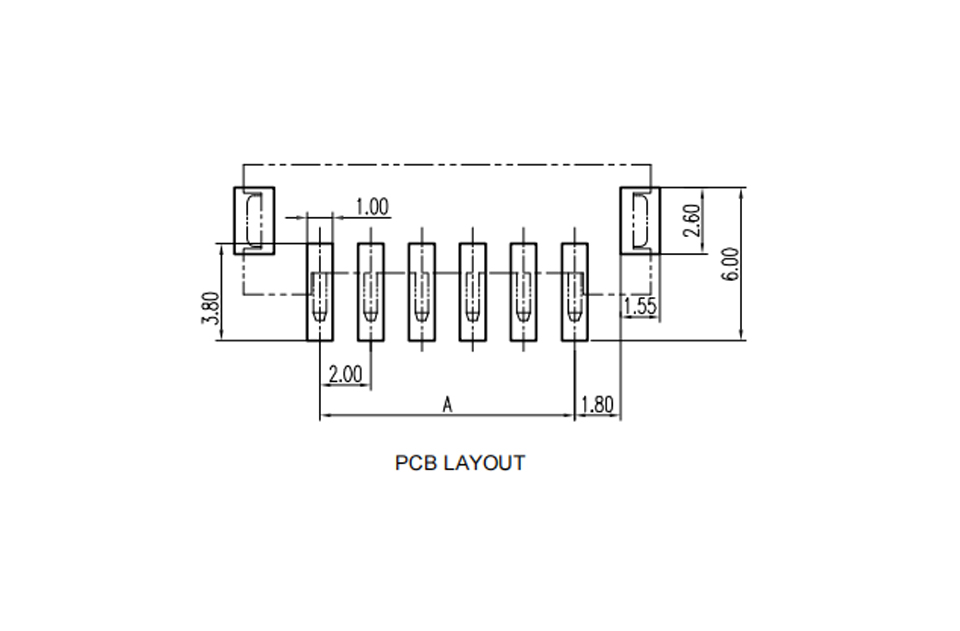

PCBレイアウト
