TS-Q002133A-184 2.0mmピッチ直角SMTピンヘッダー

1.製品表面は清潔で、錆、酸化、ひび割れ、コア欠陥、バリなどがない必要があります
およびその他の機械的損傷；
2.プラスチック材料: 高温抵抗ポリエステル； 色: 天然；
3.コンタクトピン/はんだタブ: 真鍮、ブリキメッキ；

問い合わせる PDFをダウンロード
前へ: TS-Q002147-184 ラッチ付き2.0mmピッチ垂直SMTピンヘッダー次へ: TS-Q002124-184 2.0mmピッチ垂直SMTピンヘッダー
技術的なパラメータ 仕様 図面
ピッチ:  2.0mm
定格電流:  2A AC、DC
定格電圧:  100V AC、DC
温度範囲:  -25°Cから+85°C
適用ワイヤー:  AWG #24–#32
適用PCボードの厚さ:  0.8mm–1.6mm
コア数 A B C
2  2.0  7.9  4.7
3  4.0  9.9  6.7
4  6.0  11.9  8.7
5  8.0  13.9  10.7
6  10.0  15.9  12.7
7  12.0  17.9  14.7
8  14.0  19.9  16.7
9  16.0  21.9  18.7
10  18.0  23.9  20.7
11  20.0  25.9  22.7
12  22.0  27.9  24.7
13  24.0  29.9  26.7
14  26.0  31.9  28.7
15  28.0  33.9  30.7
16  30.0  35.9  32.7

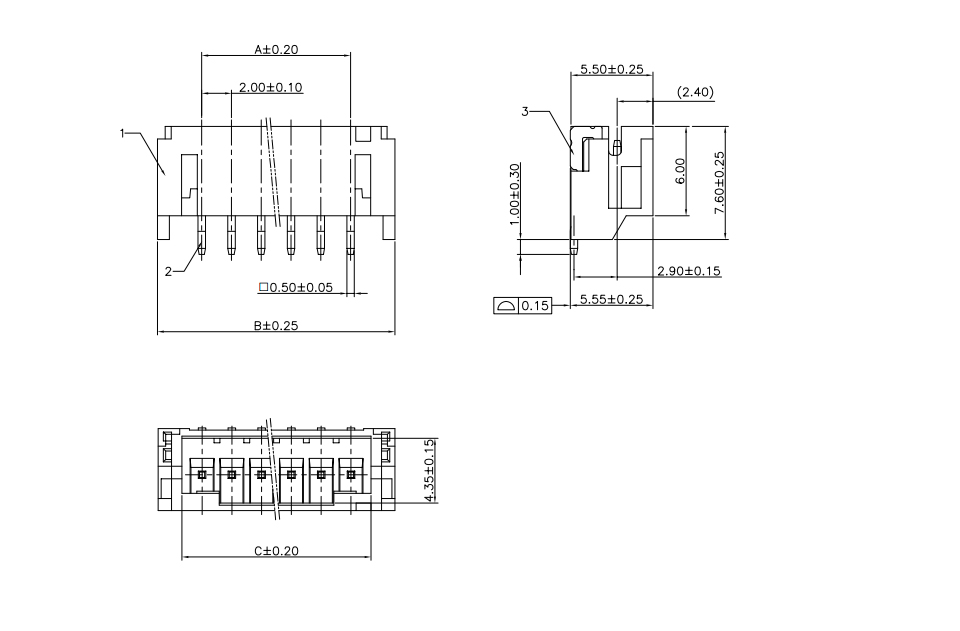

寸法 回路図

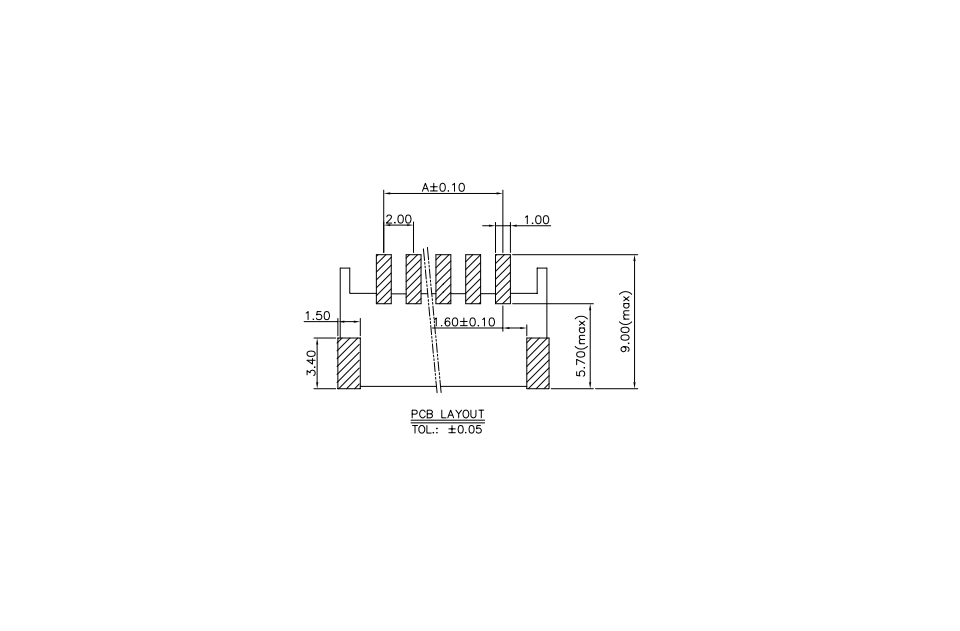

PCBレイアウト
