ピンヘッダーコネクタ

TS-Q027002-134 4.2mmピッチストレートピンコネクタ

Name: TS-Q027002-134 4.2mmピッチストレートピンコネクタ
Rating: 5 (99 reviews)

問い合わせる PDFをダウンロード

前へ: 前の商品はありません次へ: TS-Q002321-134 4.2mmピッチ直角ピンコネクタ

技術的なパラメータ仕様図面

技術仕様
極数：	2–12
適用可能なワイヤーゲージ:	AWG #18–#22
適用可能なPCB厚さ:	1.7mm
温度範囲:	-25°Cから+85°C
電圧定格:	300V AC/DC
定格電流：	7.5A
接触抵抗:	≤0.015Ω
絶縁抵抗:	≥1000MΩ
耐電圧:	1000V AC / 1分

どこでエス	Tうん	寸法 mm
どこでエス	Tうん	A	B
2	5569-2*1A		5.40
4	5569-2*2A	4.20	9.60
その6	5569-2*3A	8.40	13.80
その8	5569-2*4A	12.60	18.00
10	5569-2*5A	16.80	22.20
12	5569-2*6A	21.00	26.40
14	5569-2*7A	25.20	30.60
16	5569-2*8A	29.40	34.80
18	5569-2*9A	33.60	39.00
20	5569-2*10A	37.80	43.20
22	5569-2*11A	42.00	47.40
24	5569-2*12A	46.00	51.60

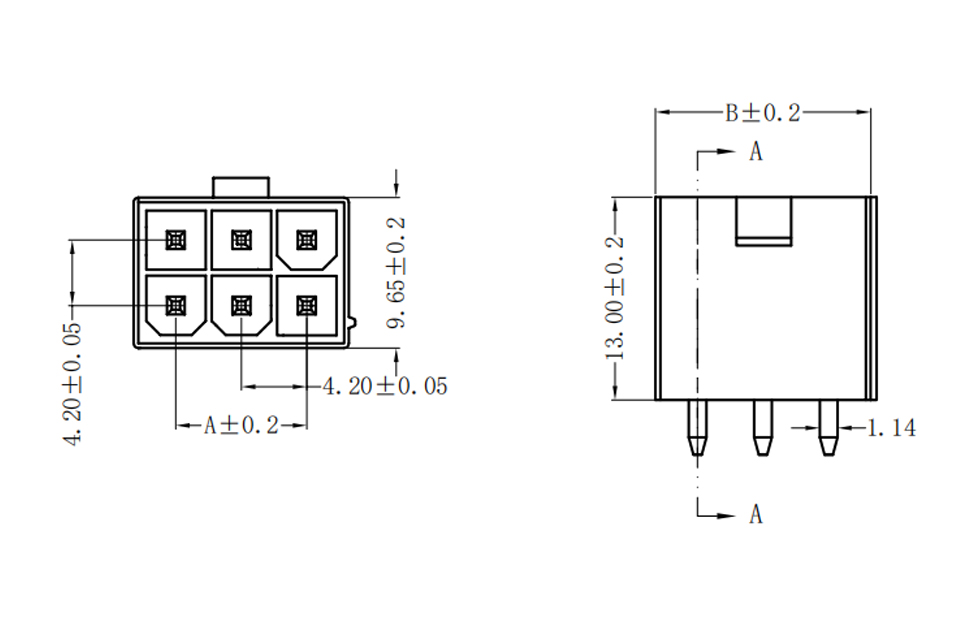

寸法	回路図

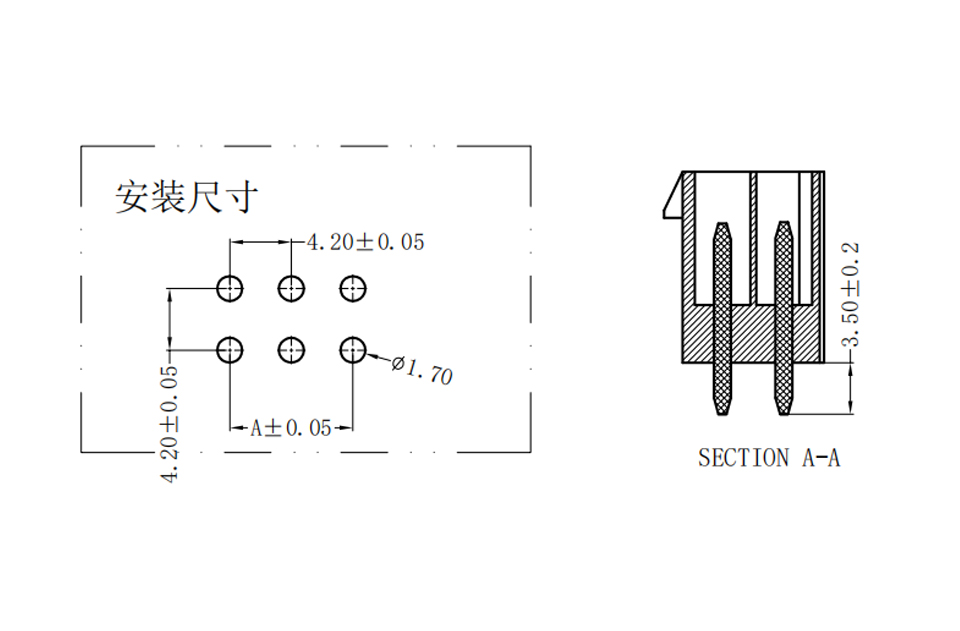

寸法	PCBレイアウト
