技術的なパラメータ
仕様
図面
| 技術仕様 | |
| 極数： | 2–12 |
| 適用可能なワイヤーゲージ: | AWG #18–#22 |
| 適用可能なPCB厚さ: | 1.7mm |
| 温度範囲: | -25°Cから+85°C |
| 電圧定格: | 300V AC/DC |
| 定格電流： | 7.5A |
| 接触抵抗: | ≤0.015Ω |
| 絶縁抵抗: | ≥1000MΩ |
| 耐電圧: | 1000V AC / 1分 |
| 穴 | Tタイプ | 寸法 mm | |
| A | B | ||
| 2 | 5569-2*1AW | / / | 5.40 |
| 4 | 5569-2*2AW | 4.20 | 9.60 |
| 6 | 5569-2*3AW | 8.40 | 13.80 |
| 8 | 5569-2*4AW | 12.60 | 18.00 |
| 10 | 5569-2*5AW | 16.80 | 22.20 |
| 12 | 5569-2*6AW | 21.00 | 26.40 |
| 14 | 5569-2*7AW | 25.20 | 30.60 |
| 16 | 5569-2*8AW | 29.40 | 34.80 |
| 18 | 5569-2*9AW | 33.60 | 39.00 |
| 20 | 5569-2*10AW | 37.80 | 43.20 |
| 22 | 5569-2*11AW | 42.00 | 47.40 |
| 24 | 5569-2*12AW | 46.00 | 51.60 |

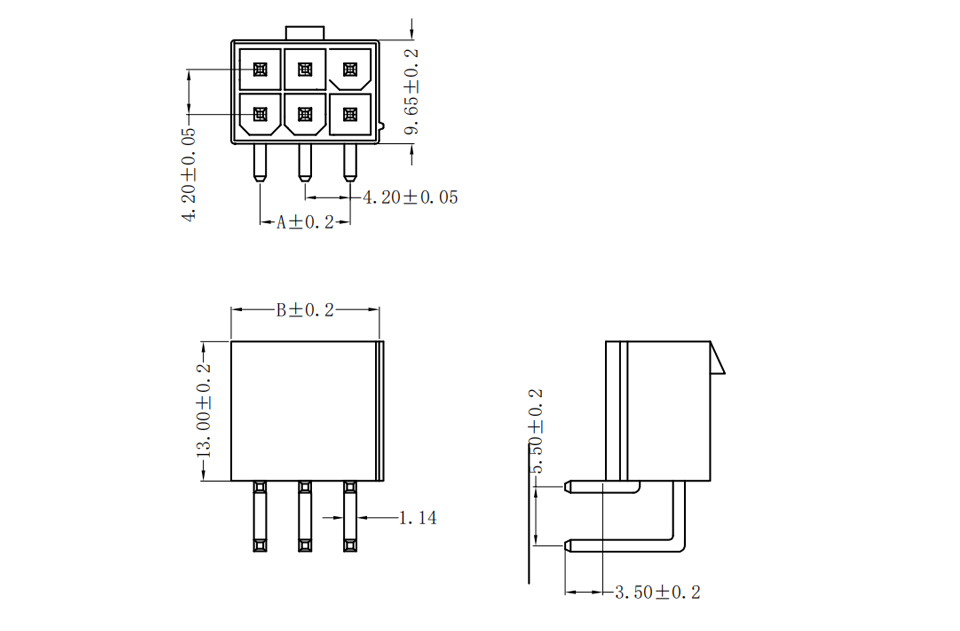

| 寸法 | 回路図 |

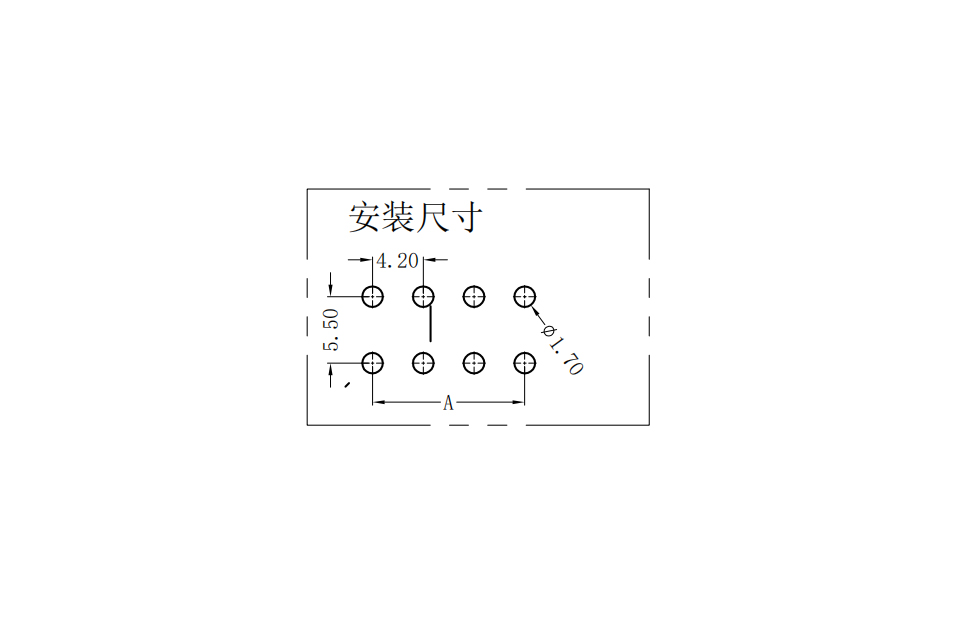

| PCBレイアウト | |
 |
 |
