TS-Q002498-282 VH 3.96mmピッチ水平SMTヘッダーコネクタ

Name: TS-Q002498-282 VH 3.96mmピッチ水平SMTヘッダーコネクタ
Rating: 5 (99 reviews)

問い合わせる PDFをダウンロード

前へ: TS-S011152-134 VH 3.96mmピッチストレートピンコネクタ次へ: TS-Q002497-282 VH 3.96mmピッチ垂直SMTヘッダーコネクタ

技術的なパラメータ仕様図面

技術仕様
定格電流：	7A AC、DC
電圧定格:	250V AC、DC
使用温度範囲：	-25℃~+85℃
接触抵抗:	最大20mΩ
絶縁抵抗:	1000 MΩ 以上
耐電圧：	1500V AC/分
材料:	ウェーハ PA9T、UL94V-0
ピン：真鍮（錫メッキ）
はんだタブ：真鍮（錫メッキ）

ピン	寸法（mm）
ピン	A	B	C
-02AWB	3.96	8.68	11.88
-03AWB	7.92	12.64	15.84
-04AWB	11.88	16.60	19.80
-05AWB	15.84	20.56	23.76
-06AWB	19.80	24.52	27.72
-07AWB	23.76	28.48	31.68
-08AWB	27.72	32.44	35.64
-09AWB	31.68	36.40	39.60
-10AWB	35.64	40.36	43.56
-11AWB	39.60	44.32	47.52
-12AWB	43.56	48.28	51.48

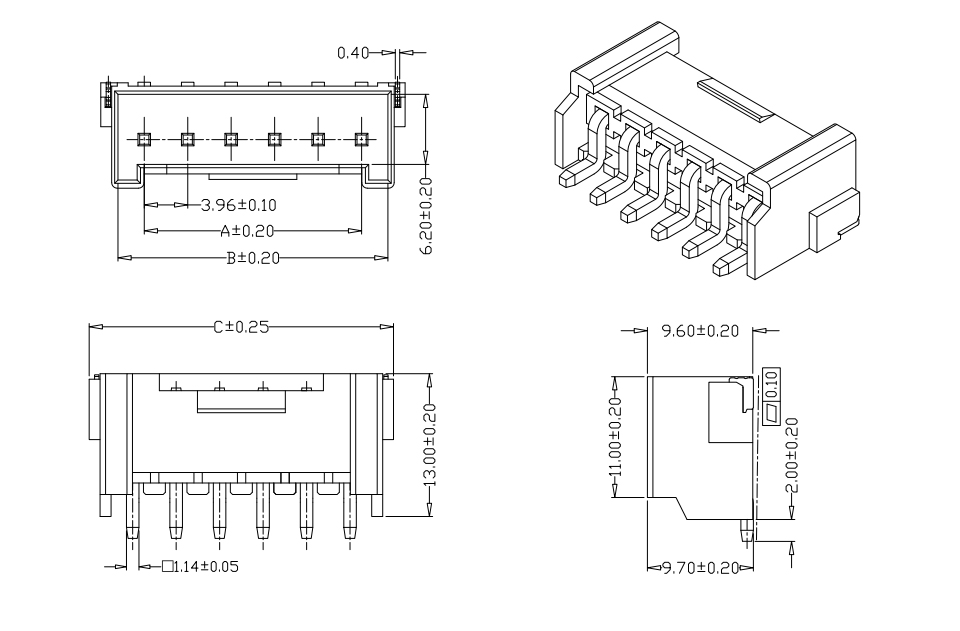

寸法	回路図

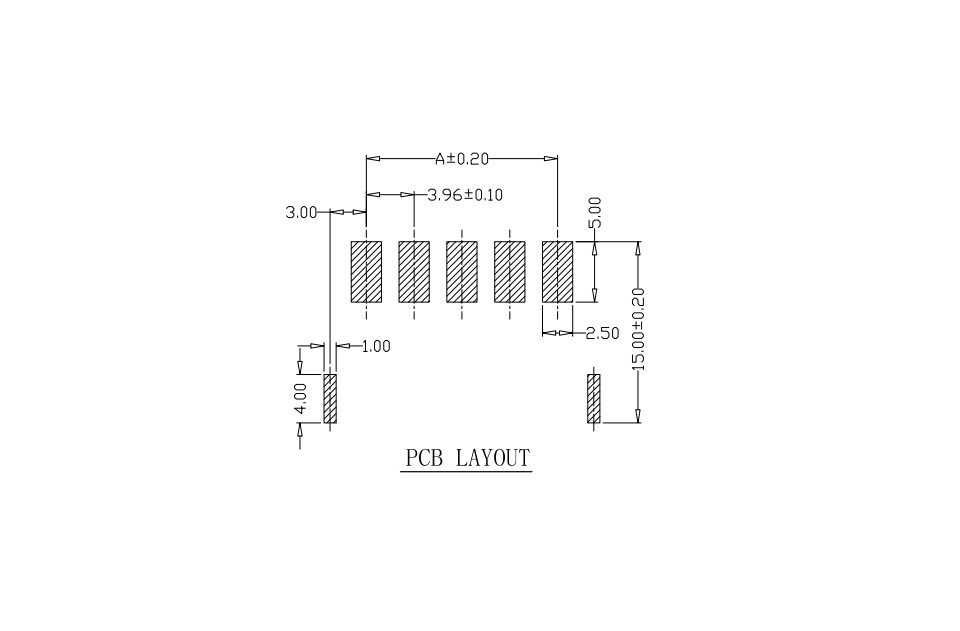

寸法	PCBレイアウト
