ピンヘッダーコネクタ

TS-Q002497-282 VH 3.96mmピッチ垂直SMTヘッダーコネクタ

Name: TS-Q002497-282 VH 3.96mmピッチ垂直SMTヘッダーコネクタ
Rating: 5 (99 reviews)

問い合わせる PDFをダウンロード

前へ: TS-Q002498-282 VH 3.96mmピッチ水平SMTヘッダーコネクタ次へ: CO-A010018-134 2.54mmピッチ直角ピンコネクタ

技術的なパラメータ仕様図面

技術仕様
定格電流：	7A AC、DC
電圧定格:	250V AC、DC
使用温度範囲：	-25℃~+85℃
接触抵抗:	最大20mΩ
絶縁抵抗:	1000 MΩ 以上
耐電圧：	1500V AC/分
材料:	ウェーハ PA9T、UL94V-0
ピン：真鍮（錫メッキ）
はんだタブ：真鍮（錫メッキ）

ピン	寸法（mm）
ピン	A	B	シネ
-02AB	3.96	8.68	11,88
-03AB	7.92	12.64	15.84
-04AB	11,88	16.60	19.80
-05AB	15.84	20,56	23.76
-06AB	19.80	24.52	27.72
-07AB	23.76	28,48	31.68
-08AB	27.72	32,44	35.64
-09AB	31.68	36.40	39.60
-10AB	35.64	40.36	43.56
-11AB	39.60	44.32	47.52
-12AB	43.56	48.28	51.48

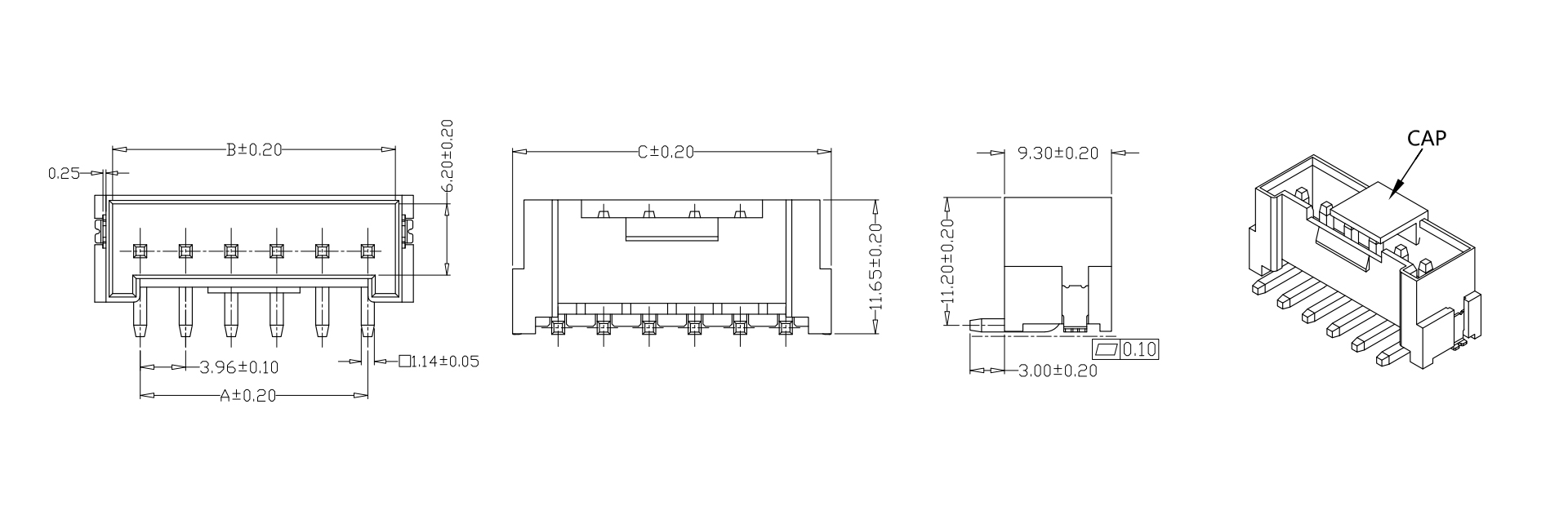

寸法
