ホーム · 製品 · コネクタジャックシリーズ · Type-C メス型コネクタ · TS-S013085-194 L=6.8 タイプ C 女性用レセプタクル
  • TS-S013085-194 L=6.8 タイプ C 女性用レセプタクル
  • TS-S013085-194 L=6.8 タイプ C 女性用レセプタクル
Type-C メス型コネクタ

TS-S013085-194 L=6.8 タイプ C 女性用レセプタクル

問い合わせる PDFをダウンロード
前へ: 前の商品はありません次へ: TS-S001340-194 L=13.1 タイプC垂直SMTメスレセプタクル
技術的なパラメータ 図面
定格電流:  3A
接触抵抗:  最大40mΩ（初期）；最大50mΩ（試験後）
絶縁抵抗:  1000 MΩ 以上
誘電耐電圧:  100V AC RMS
総挿入力:  5–20N;（耐久性試験後5–20N）
総抽出力:  8–20N;（耐久性試験後6–20N）
耐久性: 5,000サイクル
高温耐性:  SMTリフローはんだ付け（ピーク:260°C +5°C）;
プラスチックハウジングには水ぶくれや溶けなどの欠陥があってはなりません。変色や反り/変形は許容範囲内に収まらなければなりません。
はんだ付け性テスト:  はんだカバーエリアは ≥ 95% でなければなりません。
塩水噴霧試験:  24時間分
動作温度:  -25°Cから+80°C

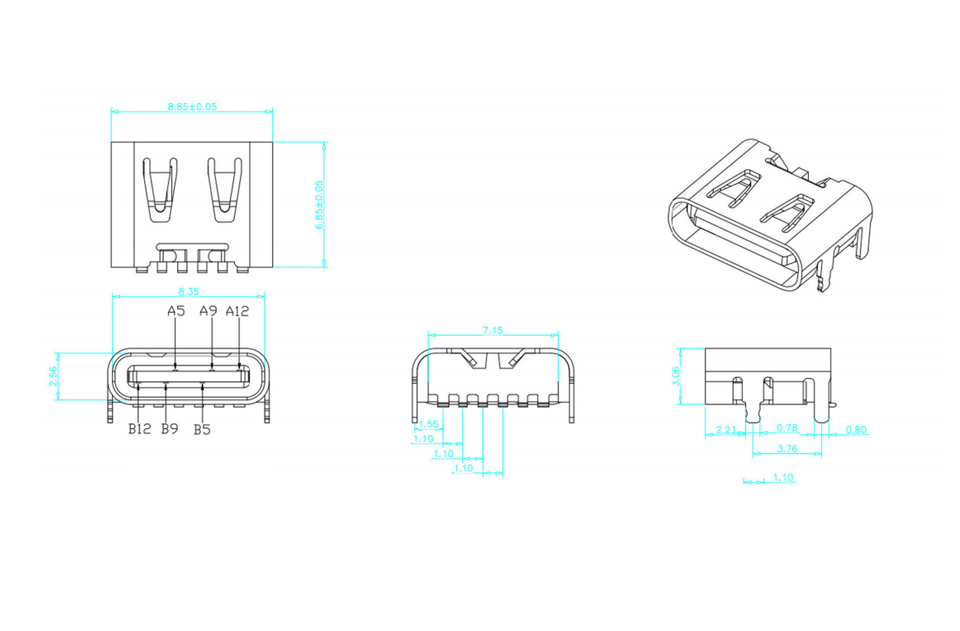

寸法 回路図

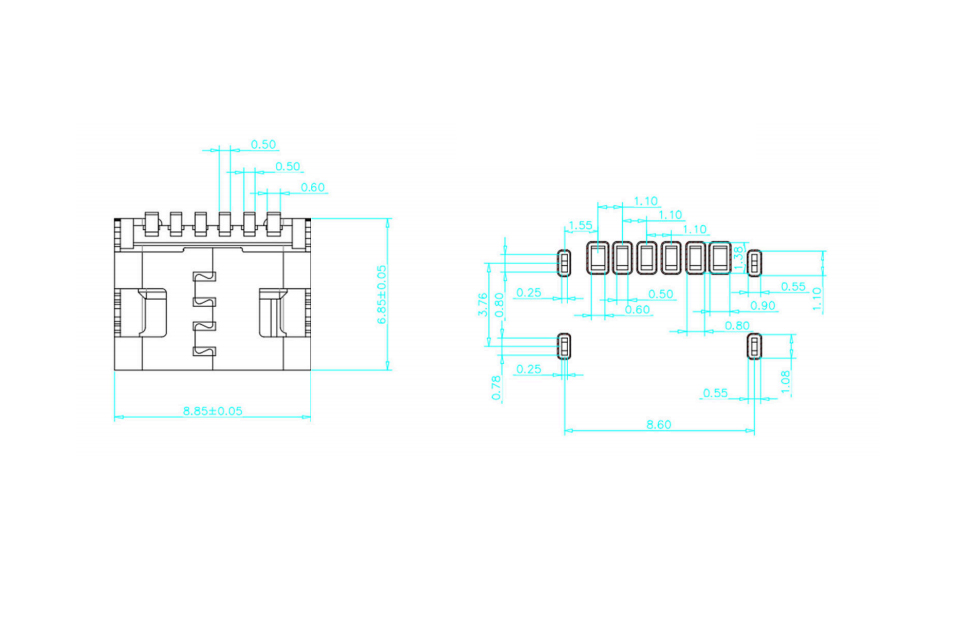

PCBレイアウト
