ピンヘッダーコネクタ

TS-S011184-134 VH 3.96mmピッチ直角ピンコネクタ

Name: TS-S011184-134 VH 3.96mmピッチ直角ピンコネクタ
Rating: 5 (99 reviews)

問い合わせる PDFをダウンロード

前へ: TS-S011196-134 3.96mmピッチフラット直角ピンコネクタ次へ: TS-S011152-134 VH 3.96mmピッチストレートピンコネクタ

技術的なパラメータ仕様図面

技術仕様
極数：	2–12
適用可能なワイヤーゲージ:	AWG #22 – #18
適用可能なPCB厚さ:	1.6mm
温度範囲:	-25°Cから85°C
電圧定格:	250 V AC/DC
定格電流：	7.5 A
接触抵抗:	≤ 0.015Ω
絶縁抵抗:	≥ 1000MΩ
耐電圧:	1500 V AC / 1 分

ポーランド人	タイプ	寸法など
ポーランド人	タイプ	A	B
2	VH-2A	3.96	7.92
3	VH-3A	7.92	11.88
4	VH-4A	11.88	15.84
5	VH-5A	15.84	19.8
6	VH-6A	19.8	23.76
7	VH-7A	23.76	27.72
8	VH-8A	27.72	31.68
9	VH-9A	31.68	35.64
10	VH-10A	35.64	39.6
11	VH-11A	39.6	43.56
12	VH-12A	43.56	47.52
材料: オン66

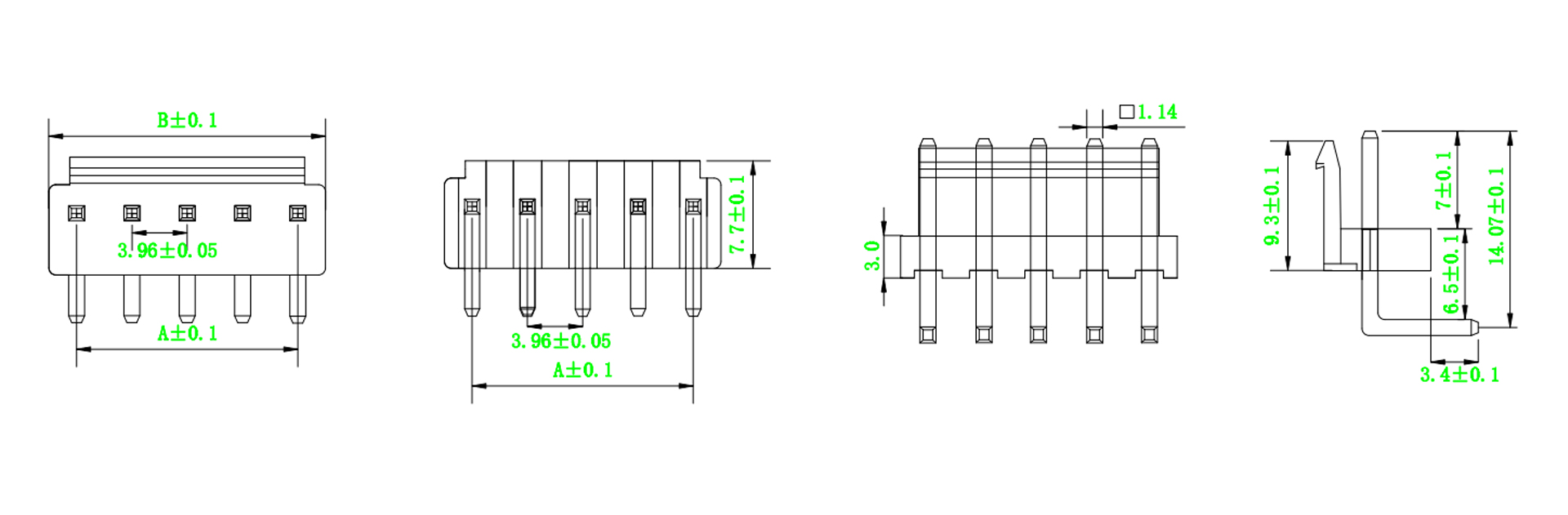

寸法
