技術的なパラメータ
仕様
図面
| 技術仕様 | |
| 極数： | 2–16 |
| 適用可能なワイヤーゲージ: | AWG #28 – #22 |
| 適用可能なPCB厚さ: | 1.6mm |
| 温度範囲: | -25°Cから85°C |
| 電圧定格: | 250V AC/DC |
| 定格電流： | 3A |
| 接触抵抗: | ≤ 0.02Ω |
| 絶縁抵抗: | ≥ 1000MΩ |
| 耐電圧: | 1000V AC / 1分 |
| Pオール | 家ペ | 寸法 mm | |
| A | B | ||
| 2 | XHB-2AW | 2.50 | 7.50 |
| 3 | XHB-3ああ | 5.00 | 10.00 |
| 4 | XHB-4AW | 7.50 | 12.50 |
| 5 | XHB-5ああ | 10.00 | 15.00 |
| 6 | XHB-6ああ | 12.50 | 17.50 |
| 7 | XHB-7ああ | 15.00 | 20.00 |
| 8 | XHB-8AW | 17.50 | 22.50 |
| 9 | XHB-9ああ | 20.00 | 25.00 |
| 10 | XHB-10AW | 22.50 | 27.50 |
| 11 | XHB-11AW | 25.00 | 30.00 |
| 12 | XHB-12AW | 27.50 | 32.50 |

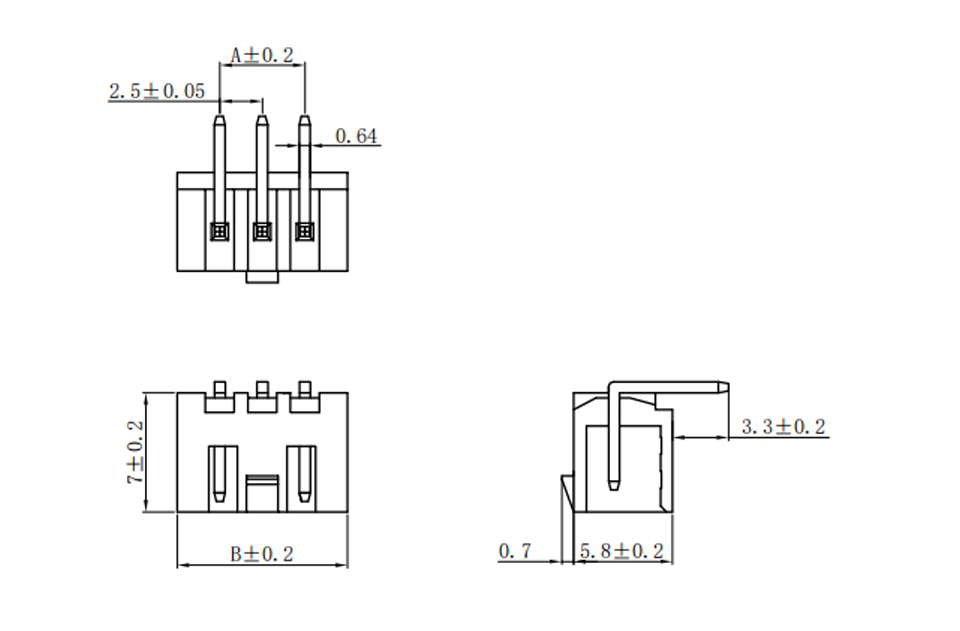

| 寸法 | 回路図 |

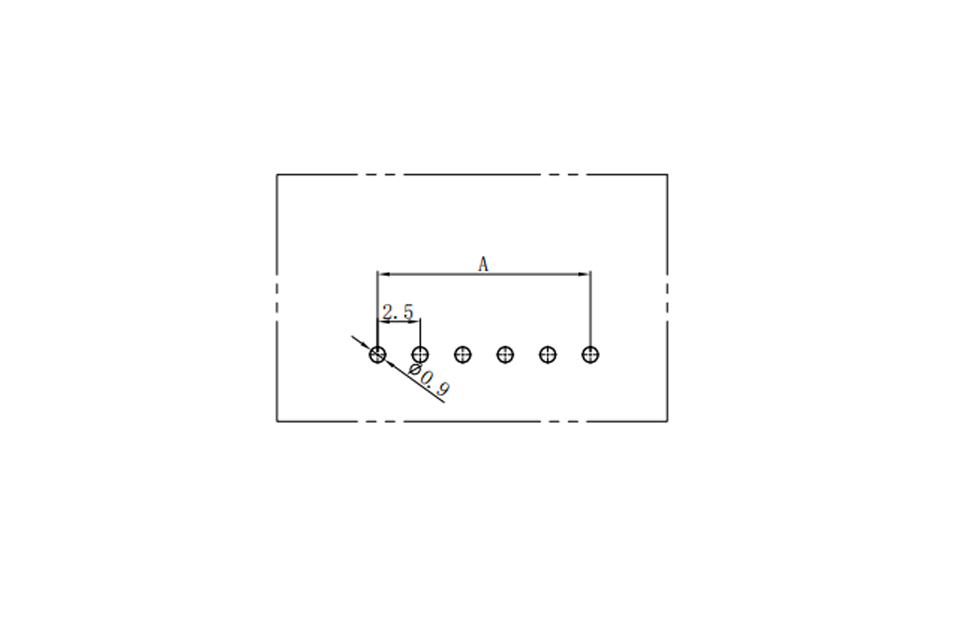

| PCBレイアウト | |
 |
 |
