技術的なパラメータ
仕様
図面
| 技術仕様 | |
| ピッチ: | 2.5mm |
| 定格電流: | 3A（AC/DC） |
| 定格電圧: | 250V（AC/DC） |
| 温度範囲: | -25°Cから+85°C |
| 適用可能なワイヤーゲージ: | AWG #22 – #30 |
| 適用可能なPCB厚さ: | 1.6mm |
| の No。of 連絡先 |
寸法 | ||
| F | B | C | |
| 2 | 2.5 | 9.9 | 5.9 |
| 3 | 5.0 | 12.4 | 8.4 |
| 4 | 7.5 | 14.9 | 10.9 |
| 5 | 10.0 | 17.4 | 13.4 |
| 6 | 12.5 | 19.9 | 15.9 |
| 7 | 15.0 | 22.4 | 18.4 |
| 8 | 17.5 | 24.9 | 20.9 |
| 9 | 20.0 | 27.4 | 23.4 |
| 10 | 22.5 | 29.9 | 25.9 |
| 11 | 25.0 | 32.4 | 28.4 |
| 12 | 27.5 | 34.9 | 30.9 |
| 13 | 30.0 | 37.4 | 33.4 |
| 14 | 32.5 | 39.9 | 35.9 |
| 15 | 35.0 | 42.4 | 38.4 |
| 16 | 37.5 | 44.9 | 40.9 |

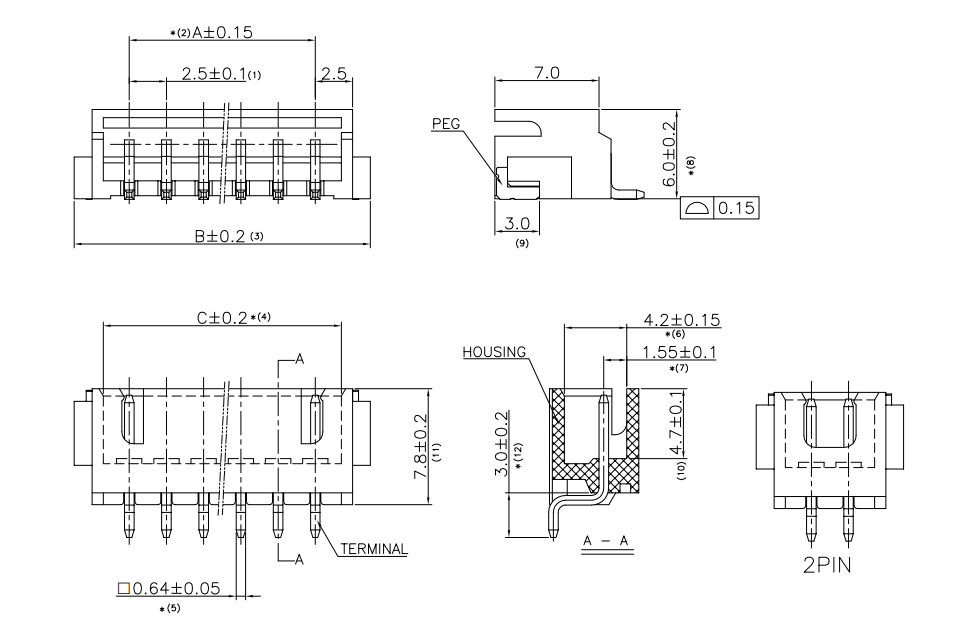

| 寸法 | 回路図 |

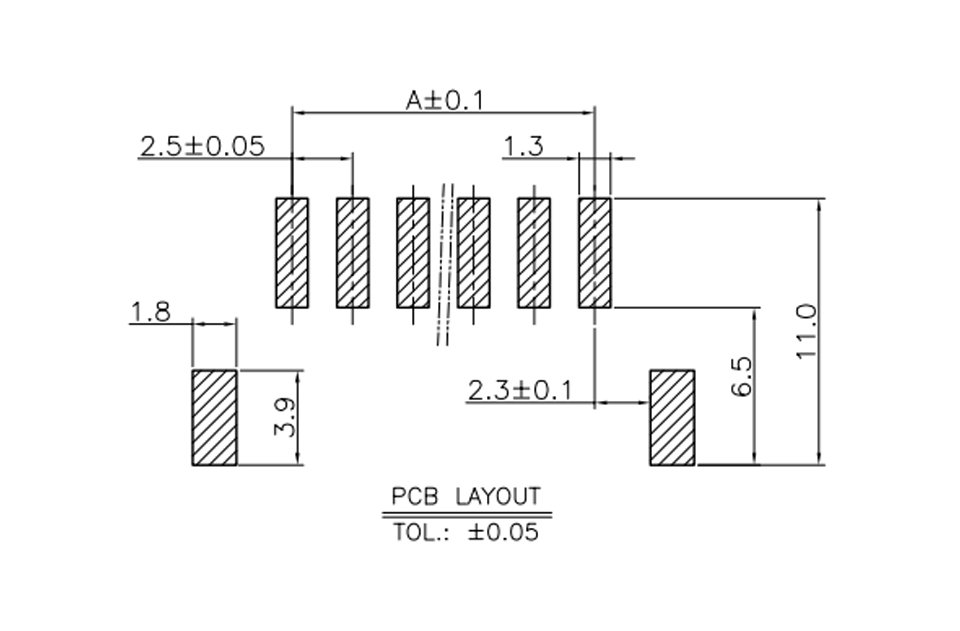

| PCBレイアウト | |
 |
 |
