ピンヘッダーコネクタ

CO-A005011-184 ラッチ付き2.54mmピッチ垂直SMTピンヘッダー

Name: CO-A005011-184 ラッチ付き2.54mmピッチ垂直SMTピンヘッダー
Rating: 5 (99 reviews)

1.TOL H0.001.製品表面はきれいで、錆、酸化、亀裂、コア欠陥、バリ、その他の機械的損傷がありません；
2.プラスチック材料: 高温抵抗ポリエステル；色: 自然；
3.金属材料: 真鍮、錫メッキ；

問い合わせる PDFをダウンロード

前へ: CO-A010018-134 2.54mmピッチ直角ピンコネクタ次へ: TS-Q024078-134 2.54mmピッチストレートピンコネクタ

技術的なパラメータ仕様図面

の No。of 連絡先	寸法
の No。of 連絡先	F	B	C
2	2.5	9.9	5.9
3	5.0	12.4	8.4
4	7.5	14.9	10.9
5	10.0	17.4	13.4
6	12.5	19.9	15.9
7	15.0	22.4	18.4
8	17.5	24.9	20.9
9	20.0	27.4	23.4
10	22.5	29.9	25.9
11	25.0	32.4	28.4
12	27.5	34.9	30.9
13	30.0	37.4	33.4
14	32.5	39.9	35.9
15	35.0	42.4	38.4
16	37.5	44.9	40.9

ピッチ:	2.5mm
定格電流:	3A AC、DC
定格電圧:	250V AC、DC
温度範囲:	-25°Cto +85°C
適用ワイヤー:	AWG22#~30#
適用PCボードの厚さ:	1.6mm

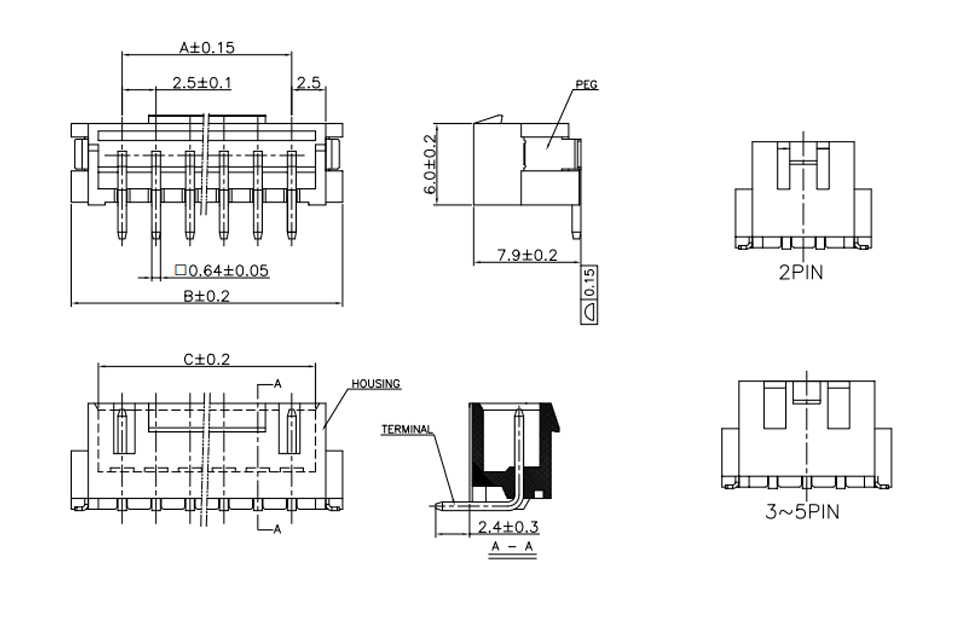

寸法	回路図

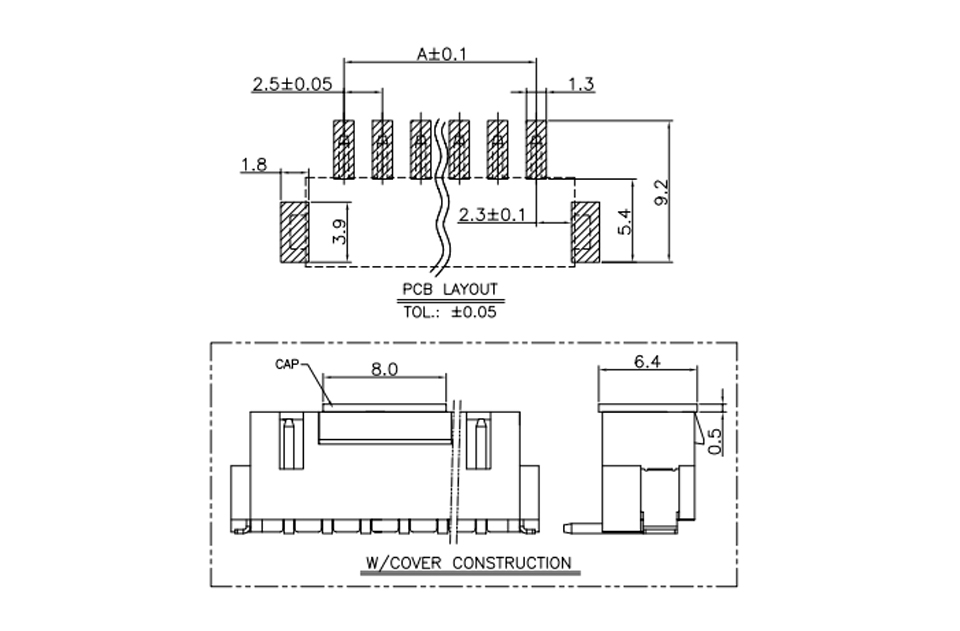

寸法	PCBレイアウト
