ヘッドホンステレオソケット

オーディオジャック TS-K013024、PJ-242、ヘッド付き

Name: オーディオジャック TS-K013024、PJ-242、ヘッド付き
Rating: 5 (99 reviews)

問い合わせる PDFをダウンロード

前へ: オーディオジャック TS-K013082、PJ-381、銀メッキ、ヘッド付き次へ: オーディオジャック TS-K013103、PJ-326、ヘッド付き、シングルポスト

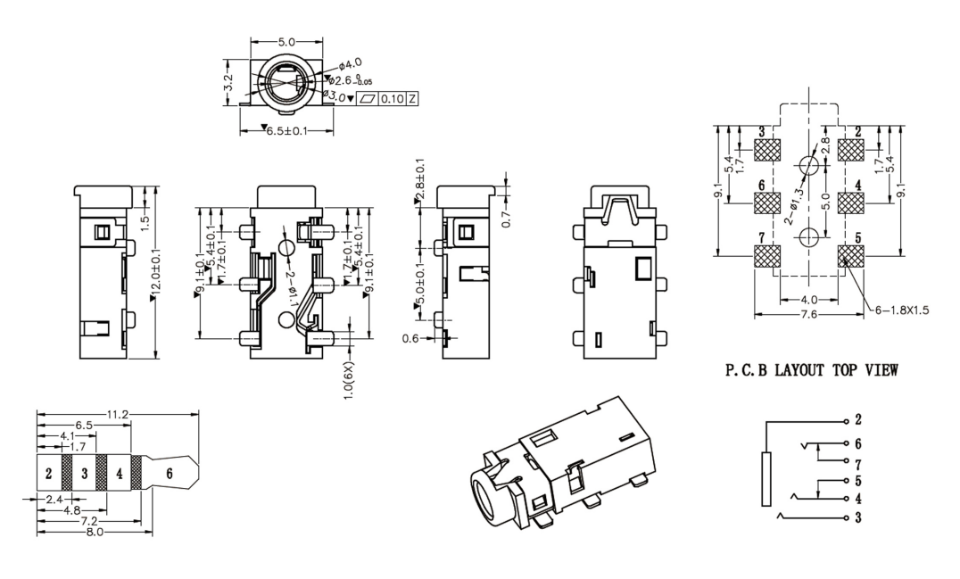

技術的なパラメータ図面

定格荷重	DC30V\0.5A
接触抵抗	≤0.03Ω
絶縁抵抗	≧100ΜΩ
耐電圧	AC500V（50Hz）/min
挿抜力	3-20N
動作温度範囲	-30～70℃
耐久性	最小 5000 サイクル

回路図

PCB レイアウト
