FFC/FPCケーブルコネクタ

TS-L003120 FPC 0.5mmピッチ水平プルロック（第3世代）ボトムコンタクトケーブルコネクタ

Name: TS-L003120 FPC 0.5mmピッチ水平プルロック（第3世代）ボトムコンタクトケーブルコネクタ
Rating: 5 (99 reviews)

問い合わせる PDFをダウンロード

前へ: TS-Q003046 FPC 1.0mmピッチ水平バックロックケーブルコネクタ次へ: TS-Q024087 FPC 1.0mmピッチ水平K型トップコンタクトケーブルコネクタ

技術的なパラメータ図面

プラスチック部品の表面は滑らかで、粗いエッジがなく、明らかな収縮、欠陥、亀裂、その他の現象がない必要があります。
温度範囲:	-25° C~+85° C。
定格電圧:	50V、AC/DC
接触抵抗:	<0.03Ω。
絶縁抵抗:	2500MΩ

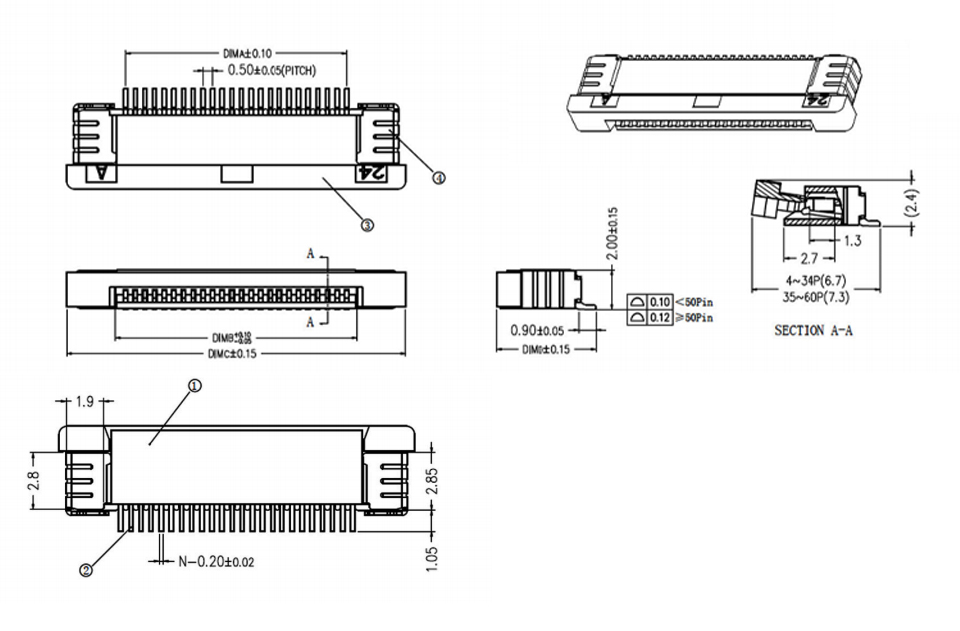

寸法	回路図

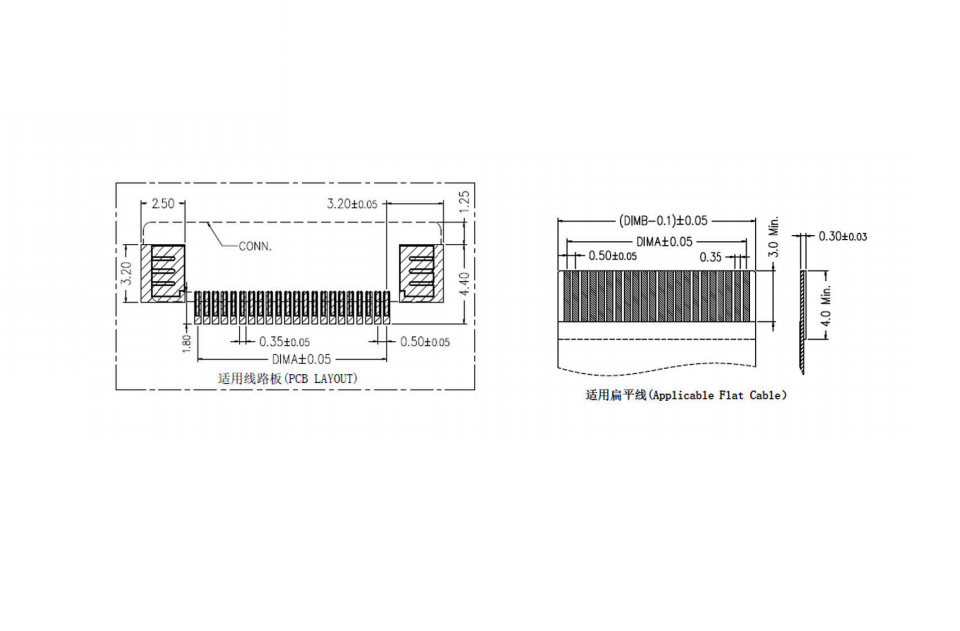

寸法	PCBレイアウト
